Đo đáp tuyến phòng bằng REW: cách đo, đọc biểu đồ và chỉnh EQ

Đo đáp tuyến phòng bằng REW là cách thực tế nhất để biết phòng nghe đang làm gì với âm thanh của loa: phần mềm REW (Room EQ Wizard) phát một tín hiệu quét, micro đo ghi lại tại vị trí nghe, và biểu đồ đáp tuyến tần số cho thấy vùng nào bị phòng khuếch đại lên, vùng nào bị triệt tiêu. Từ biểu đồ đó, bạn chỉ nên chỉnh EQ ở những chỗ phòng thật sự gây lỗi — chủ yếu cắt các đỉnh cộng hưởng ở dải trầm — thay vì cố sửa mọi gợn sóng trên đồ thị.

Bài này hướng dẫn quy trình nghiệp dư nhưng có nguyên tắc: đặt micro đúng vị trí nghe, phát sweep (tín hiệu quét tần số từ thấp lên cao), đọc biểu đồ và ra quyết định EQ có giới hạn. Nền tảng DSP nằm trong bài trụ cột DSP âm thanh là gì và cách chọn nền tảng xử lý.

REW và micro đo: cần hiểu đúng vai trò của từng món

REW (Room EQ Wizard, tải từ roomeqwizard.com) là phần mềm đo âm học miễn phí chạy trên máy tính. Nó phát tín hiệu kiểm tra qua loa, thu lại bằng micro, rồi tính ra đáp tuyến tần số (frequency response) — đồ thị cho biết ở mỗi tần số, âm thanh tại điểm đo mạnh hay yếu bao nhiêu decibel (dB, đơn vị đo mức âm theo thang logarit). Với người mới, đáp tuyến tần số là điểm bắt đầu đủ dùng.

Micro đo (measurement microphone) khác micro hát ở mục đích: nó được chế tạo để thu tương đối phẳng trên dải tần quan tâm, để kết quả đo phản ánh loa và phòng chứ không phản ánh màu tiếng của chính micro. Điểm quan trọng hơn cả phần cứng là file calibration (tệp hiệu chuẩn đi kèm từng micro): tệp này ghi độ lệch đáp tuyến của đúng chiếc micro đó so với chuẩn, và REW nạp tệp này vào để trừ phần lệch ấy khỏi kết quả. Hãy dùng micro có file calibration riêng theo số seri, nạp đúng tệp khi đo và không mượn thông số của mẫu micro khác: mỗi dòng micro đo — kể cả dạng USB cắm thẳng máy tính, tiện vì không cần giao diện âm thanh rời — có giới hạn riêng trong tài liệu nhà sản xuất.

Quy trình đo từng bước ở vị trí nghe

1. Chọn vị trí nghe chính: nơi bạn ngồi nghe thường xuyên nhất; kết quả đo chỉ đúng quanh điểm đó.

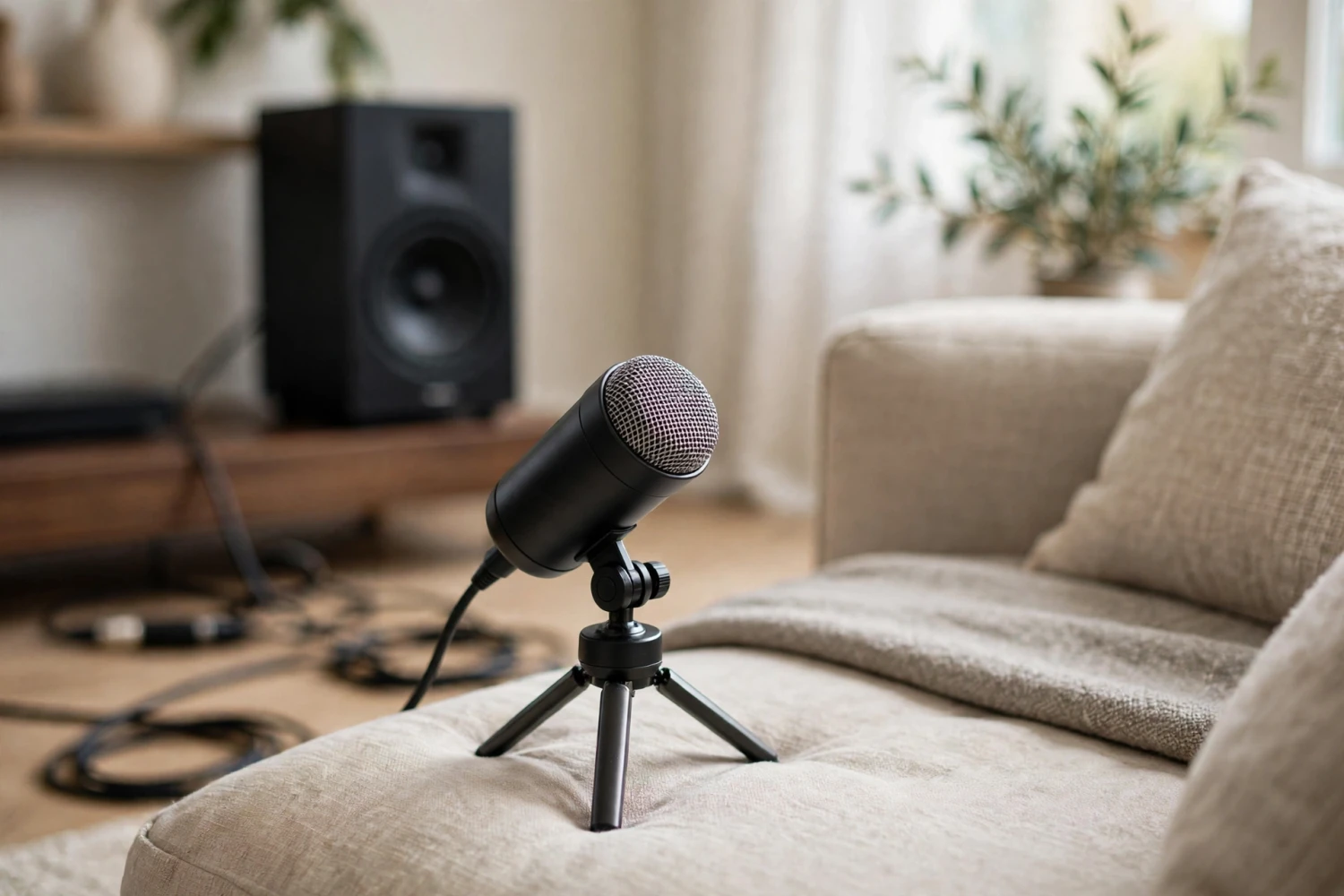

2. Đặt micro trên chân tại vị trí tai người ngồi, hướng micro theo tài liệu của nhà sản xuất (nhiều micro đo hướng lên trần khi đo phòng, một số hướng thẳng về loa — theo tài liệu đi kèm, không đoán). Tránh cầm tay vì rung làm sai lệch.
3. Nạp file calibration trong REW và chọn đúng loa cần đo; khi đo từng loa riêng lẻ, tắt loa còn lại để phân biệt lỗi của từng kênh.
4. Đặt mức phát vừa phải: đủ lớn để tín hiệu rõ trên nhiễu nền, nhưng không lớn tới mức loa hay ampli méo tiếng. Giảm âm lượng trước lần phát đầu, rồi tăng dần.
5. Phát sweep và đo: lưu phép đo kèm ghi chú vị trí micro, loa đang phát và mức âm lượng để lần sau so sánh được trong cùng điều kiện.
6. Đo lặp lại vài lần, thử dịch micro một khoảng nhỏ quanh vị trí nghe. Đỉnh vẫn ở nguyên một tần số qua các lần đo đáng tin hơn gai chỉ xuất hiện một lần.

Đọc biểu đồ: đâu là cộng hưởng phòng, đâu là lỗi của loa?

Đáp tuyến đo tại vị trí nghe là tổng của âm thanh trực tiếp từ loa và âm thanh phản xạ từ tường, trần, sàn. Ở dải trầm, bước sóng dài tương đương kích thước phòng nên sóng phản xạ cộng hoặc trừ mạnh với sóng trực tiếp, tạo các đỉnh và hố sâu cố định theo hình học phòng — hiện tượng gọi là room mode (kiểu sóng đứng trong phòng: tại một số tần số, sóng âm bị phòng khuếch đại mạnh, tại tần số khác lại triệt tiêu lẫn nhau).

Dấu hiệu gợi ý đỉnh thuộc về phòng: nó nằm ở dải trầm, khá hẹp, thay đổi mạnh khi đổi vị trí micro và xuất hiện ở cả hai loa trong cùng phòng. Ngược lại, đặc điểm xuất hiện giống hệt khi đo rất gần miệng loa, hoặc đi theo loa khi mang sang phòng khác, nhiều khả năng thuộc về bản thân loa. Đừng kết luận loa hỏng chỉ từ một phép đo tại vị trí nghe.

Ví dụ: tính tần số room mode trục đầu tiên cho phòng 4 m x 5 m

Ví dụ: một phòng khách rộng 4 m, dài 5 m. Tần số sóng đứng trục đầu tiên giữa hai mặt song song tính bằng công thức f = c / (2L), trong đó c là tốc độ âm thanh trong không khí, lấy c = 343 m/s ở điều kiện phòng thông thường, và L là khoảng cách giữa hai mặt song song, tính bằng mét.

• Với L = 5 m: f = 343 / (2 x 5) = 343 / 10 = 34,3 Hz.
• Với L = 4 m: f = 343 / (2 x 4) = 343 / 8 = 42,9 Hz (42,875 Hz trước khi làm tròn).

Đây là kết quả tính toán lý thuyết với giả định phòng hình hộp và tường cứng, không phải kết quả đo. Nó cho một dự đoán: nếu biểu đồ có đỉnh rõ quanh 34 Hz hoặc 43 Hz, nhiều khả năng đó là room mode của trục tương ứng, và cách xử lý hợp lý là cắt đỉnh bằng EQ tham số (parametric EQ — EQ cho chọn tự do tần số trung tâm, độ rộng ảnh hưởng và mức tăng giảm) với hệ số Q vừa phải: đủ hẹp để không kéo theo cả dải trầm, đủ rộng để không bỏ sót khi vị trí nghe dịch chuyển.

Ví dụ: đọc một biểu đồ mô tả bằng lời và ra quyết định

Ví dụ: giả sử biểu đồ đo tại vị trí nghe cho thấy một đỉnh khoảng +8 dB quanh 45 Hz và một hố sâu quanh 90 Hz, phần còn lại của dải trầm tương đối đều. Đây là tình huống minh họa để luyện cách ra quyết định, không phải kết quả đo của một phòng cụ thể.

Quyết định đúng gồm hai nửa trái ngược nhau. Với đỉnh +8 dB quanh 45 Hz: cắt giảm bằng EQ tham số đặt gần tần số đó, mức cắt vừa đủ đưa đỉnh về gần đường trung bình, Q vừa để vùng cắt ôm trọn đỉnh. Với hố sâu ở 90 Hz: giữ nguyên, không tăng bù. Hố kiểu này thường là điểm triệt tiêu (null) do sóng trực tiếp và sóng phản xạ ngược pha trừ nhau; tăng EQ tại đó chỉ đổ thêm công suất vào một điểm mà sóng vẫn tự triệt tiêu, khiến loa và ampli làm việc nặng hơn, méo tăng, mà tại vị trí nghe âm thanh gần như không đầy lên. Xử lý hố thuộc về vị trí đặt loa hoặc vị trí nghe, nằm ngoài phạm vi của EQ.

Chỉnh EQ theo kết quả đo: nguyên tắc cắt đỉnh, không bù hố

Quy tắc cốt lõi: EQ dùng để cắt những gì phòng cộng thêm, không dùng để bù những gì phòng triệt tiêu. Sau mỗi lần chỉnh, hãy đo lại trong cùng điều kiện và nghe thử bằng bản nhạc quen thuộc.

Chọn giữa EQ tham số và EQ đồ họa được phân tích trong bài EQ parametric và EQ đồ họa khác nhau thế nào: với đỉnh cộng hưởng hẹp, EQ tham số thắng thế vì đặt được đúng tần số và độ rộng. Ba thông số quyết định hình dạng mỗi điểm cắt nằm trong bài tần số trung tâm, hệ số Q và gain trong EQ.

Giới hạn phải nhớ: dưới 300 Hz và trên 300 Hz là hai câu chuyện khác nhau

Dưới khoảng 300 Hz, đáp tuyến tại vị trí nghe thường bị chi phối mạnh bởi room mode. Đây là vùng số đo có ý nghĩa thực dụng để chỉnh EQ: đỉnh cộng hưởng ở đây nghe rõ thành tiếng ù, rền ở một vài nốt trầm, và cắt chúng thường cải thiện độ rõ của dải trầm.

Từ vùng trung và cao trở lên, đáp tuyến phụ thuộc mạnh vào vị trí micro tới mức dịch micro vài chục centimet đã cho đồ thị khác, và đồ đạc, người ngồi, hướng loa đều tham gia vào kết quả. EQ máy móc theo từng gai nhọn trên biểu đồ ở vùng này nghĩa là sửa những đặc điểm chỉ đúng tại một điểm đo, và có thể làm hỏng đáp tuyến thật của loa ở mọi điểm còn lại. Cách làm đúng là bật smoothing (làm mượt đồ thị — REW cho chọn mức làm mượt như 1/6 hay 1/3 octave) để nhìn xu hướng tổng thể, chỉ can thiệp lệch hướng rộng và ổn định qua nhiều vị trí đo, và ưu tiên xử lý bằng hướng loa, khoảng cách tường trước khi nghĩ đến EQ.

Lỗi thường gặp khi mới đo

• Không nạp file calibration rồi kết luận loa sai lệch ở vùng mà chính micro chưa được hiệu chuẩn.
• Đo ở mức quá nhỏ hoặc quá lớn: quá nhỏ thì nhiễu nền lấn tín hiệu, quá lớn thì méo của loa bị ghi vào biểu đồ.
• Chỉnh EQ từ một phép đo duy nhất tại một điểm duy nhất, rồi ngạc nhiên khi đổi chỗ ngồi nghe lại tệ hơn.
• Tăng bù mọi hố cho tới khi hết headroom (khoảng dự trữ trước khi méo clipping), đổi lại tiếng méo và nguy cơ quá tải loa trầm.

Nếu cần đối chiếu lựa chọn loa, ampli và bộ xử lý phù hợp với phòng của mình, bạn có thể tham khảo thêm thông tin tại cimo.vn trước khi mua thêm thiết bị.

Câu hỏi thường gặp

Không có micro đo chuyên dụng thì dùng micro hát để đo được không?

Đo thử để làm quen thì được, nhưng kết quả không đáng tin để chỉnh EQ chi tiết, vì đáp tuyến của micro hát vốn không phẳng và thường không có file calibration riêng — bạn có nguy cơ chỉnh EQ để sửa chính micro thay vì sửa phòng.

Vì sao không nên tăng bù các hố triệt tiêu trên biểu đồ?

Vì hố thường sinh ra do sóng trực tiếp và sóng phản xạ triệt tiêu lẫn nhau tại điểm đo. Tăng mức phát tại tần số đó làm cả hai sóng cùng mạnh lên và vẫn triệt tiêu nhau, trong khi loa và ampli phải chịu thêm công suất và méo.

Nên bật smoothing mức nào khi đọc đáp tuyến?

Mức làm mượt quanh 1/6 octave là điểm bắt đầu hợp lý: còn thấy đỉnh cộng hưởng trầm nhưng không bị gai nhiễu ở dải cao đánh lừa. Đây là lựa chọn trình bày, không phải thông số bắt buộc.
