ESP32 làm bộ thu Bluetooth A2DP xuất I2S: chọn đúng chip và codec

ESP32 có thể làm bộ thu Bluetooth phát nhạc từ điện thoại rồi xuất âm thanh số ra DAC ngoài, nhưng chỉ với ESP32 đời đầu (ESP32 gốc). Lý do nằm ở chỗ A2DP (Advanced Audio Distribution Profile — hồ sơ truyền âm thanh chất lượng cao qua Bluetooth) thuộc về Bluetooth Classic (chuẩn Bluetooth cổ điển dùng cho truyền dữ liệu liên tục như nhạc), còn ESP32-S3 và ESP32-C3 chỉ có BLE (Bluetooth Low Energy — Bluetooth năng lượng thấp) nên không thể làm A2DP sink (thiết bị thu âm thanh; thiết bị phát được gọi là source).

Chốt nhanh: chọn đúng chip trước khi viết một dòng code

Bluetooth Classic và BLE là hai hệ giao thức khác nhau dù cùng mang tên Bluetooth. A2DP được định nghĩa trên đường truyền Classic (BR/EDR), vì vậy phần cứng phải có radio và bộ điều khiển Classic thì chương trình mới có đất chạy. ESP32 gốc là dòng chip Espressif hiếm hoi tích hợp cả Bluetooth Classic lẫn BLE (chế độ dual-mode). Các dòng sau như ESP32-S3, ESP32-C3, ESP32-C6 đều chỉ còn BLE: chúng làm tốt việc cấu hình qua điện thoại, gửi dữ liệu cảm biến hay điều khiển, nhưng không có A2DP để nhận luồng nhạc theo chuẩn này.

Ví dụ: một tình huống rất hay gặp trên bàn DIY là người làm mua ESP32-S3 vì nghe nói chip mới, RAM lớn và mạnh hơn, nạp thử mọi ví dụ A2DP đều không biên dịch được hoặc điện thoại không thấy thiết bị thu nhạc đâu. Đây không phải lỗi code: thư viện không thể bổ sung một giao thức mà phần cứng không có. Cách xử lý đúng là đổi sang bo ESP32 gốc cho phần thu Bluetooth, hoặc giữ S3 cho vai trò khác (phát nhạc từ thẻ nhớ, nhận stream qua WiFi) và dùng module Bluetooth Classic rời cho đường A2DP. Nếu chưa rõ bức tranh tổng thể, nên đọc trước bài ESP32 xử lý âm thanh số: kiến trúc và giới hạn thực tế để phân biệt rõ khả năng của từng dòng chip.

Luồng tín hiệu: từ sóng Bluetooth tới loa

Chuỗi xử lý trong bộ thu gồm bốn chặng rõ ràng. Thứ nhất, radio Bluetooth Classic nhận các gói dữ liệu nén từ điện thoại theo hồ sơ A2DP. Thứ hai, bộ giải mã (decoder) trong ngăn xếp Bluetooth bung dữ liệu nén thành PCM (Pulse-Code Modulation — định dạng âm thanh số chưa nén, gồm các mẫu biên độ rời rạc theo thời gian). Thứ ba, dữ liệu PCM được ghi vào một bộ đệm vòng (ring buffer — vùng nhớ dùng xoay vòng để bên ghi và bên đọc không phải chờ nhau) rồi đẩy ra cổng I2S (Inter-IC Sound — giao diện truyền âm thanh số giữa các IC, gồm các đường clock và dữ liệu đã giải thích ở bài nền tảng). Thứ tư, DAC (Digital-to-Analog Converter — bộ chuyển đổi số sang tương tự) ngoài nhận I2S, biến PCM thành tín hiệu analog đưa vào ampli và ra loa.

Sai một đường clock là mất tiếng dù Bluetooth vẫn kết nối bình thường, nên cần nắm rõ BCLK, WS và DATA như bài I2S là gì: BCLK, WS và DATA hoạt động thế nào. Trong cấu hình phổ biến của ví dụ Espressif, ESP32 là bên cấp clock cho I2S (master); khi đổi DAC, phải kiểm tra lại tài liệu của đúng module thay vì chép nguyên cấu hình.

Ví dụ: tính dung lượng dữ liệu PCM sau giải mã

Ví dụ: điện thoại phát một bản nhạc ở tần số lấy mẫu (sample rate — số mẫu âm thanh trong một giây) 44,1 kHz, độ sâu 16 bit, hai kênh stereo. Dung lượng PCM sau khi giải mã là 44.100 × 16 × 2 = 1.411.200 bit mỗi giây, tức khoảng 176.400 byte mỗi giây. Nếu đặt ring buffer chứa 100 ms âm thanh, dung lượng cần là 176.400 × 0,1 = 17.640 byte, khoảng 17,2 KiB. Phép tính này cho thấy vì sao buffer quá nhỏ rất dễ cạn khi tác vụ ghi dữ liệu bị trễ một nhịp, còn buffer quá lớn thì tăng độ trễ giữa thao tác bấm dừng trên điện thoại và lúc loa im tiếng. Con số trên là tính toán lý thuyết cho PCM chưa nén, chưa tính chi phí đóng gói của giao thức.

Codec: SBC là nền tảng chung, AAC là phần có điều kiện

Codec (bộ mã hóa — giải mã âm thanh) là thuật toán nén dữ liệu trước khi truyền qua Bluetooth và bung ra ở phía thu. Trong A2DP, SBC (Subband Codec — codec băng con) là codec nền tảng mà mọi thiết bị A2DP đều phải hỗ trợ để tương thích lẫn nhau, vì vậy luồng ESP32 nhận được trong thực tế gần như luôn là SBC. Tài liệu API A2DP của ESP-IDF cũng mô tả callback dữ liệu phía sink nhận về PCM đã được giải mã từ bộ giải mã SBC.

AAC (Advanced Audio Coding — codec thường dùng trong hệ sinh thái Apple) thì là codec tùy chọn. Tài liệu ESP-IDF có định nghĩa loại codec MPEG-2/4 AAC trong API, và các bản ESP-IDF mới có ví dụ riêng a2dp_sink_stream_aac dành cho sink dùng AAC. Vì vậy hỗ trợ AAC phụ thuộc vào phiên bản ESP-IDF, cấu hình build và kết quả thương lượng với điện thoại nguồn; không nên mặc định mọi bản firmware đều nhận AAC. Bài này cũng không khẳng định aptX hay LDAC, vì hai codec đó không nằm trong tài liệu và ví dụ chính thức đã kiểm chứng cho hướng sink này.

Triển khai bằng ESP-IDF và ví dụ bt_a2dp_sink

Espressif cung cấp sẵn ví dụ chính thức trong cây mã nguồn ESP-IDF tại thư mục bluetooth/bluedroid/classic_bt/a2dp_sink. Theo tài liệu ESP-IDF, ví dụ này minh họa cách dựng một thiết bị sink nhận luồng A2DP, đồng thời dùng AVRCP (Audio/Video Remote Control Profile — hồ sơ cho phép điều khiển phát, dừng, chuyển bài và nhận thông báo thông tin bài hát) và xuất luồng âm thanh qua I2S. Bluedroid là tên ngăn xếp Bluetooth của ESP-IDF hỗ trợ cả Classic lẫn BLE; đây cũng là ngăn xếp phải bật khi làm A2DP.

Các bước triển khai cơ bản như sau (mô tả theo ESP-IDF v5.x; đây là hướng dẫn quy trình minh họa, chưa biên dịch và chưa chạy trên board thật trong khuôn khổ bài viết này):

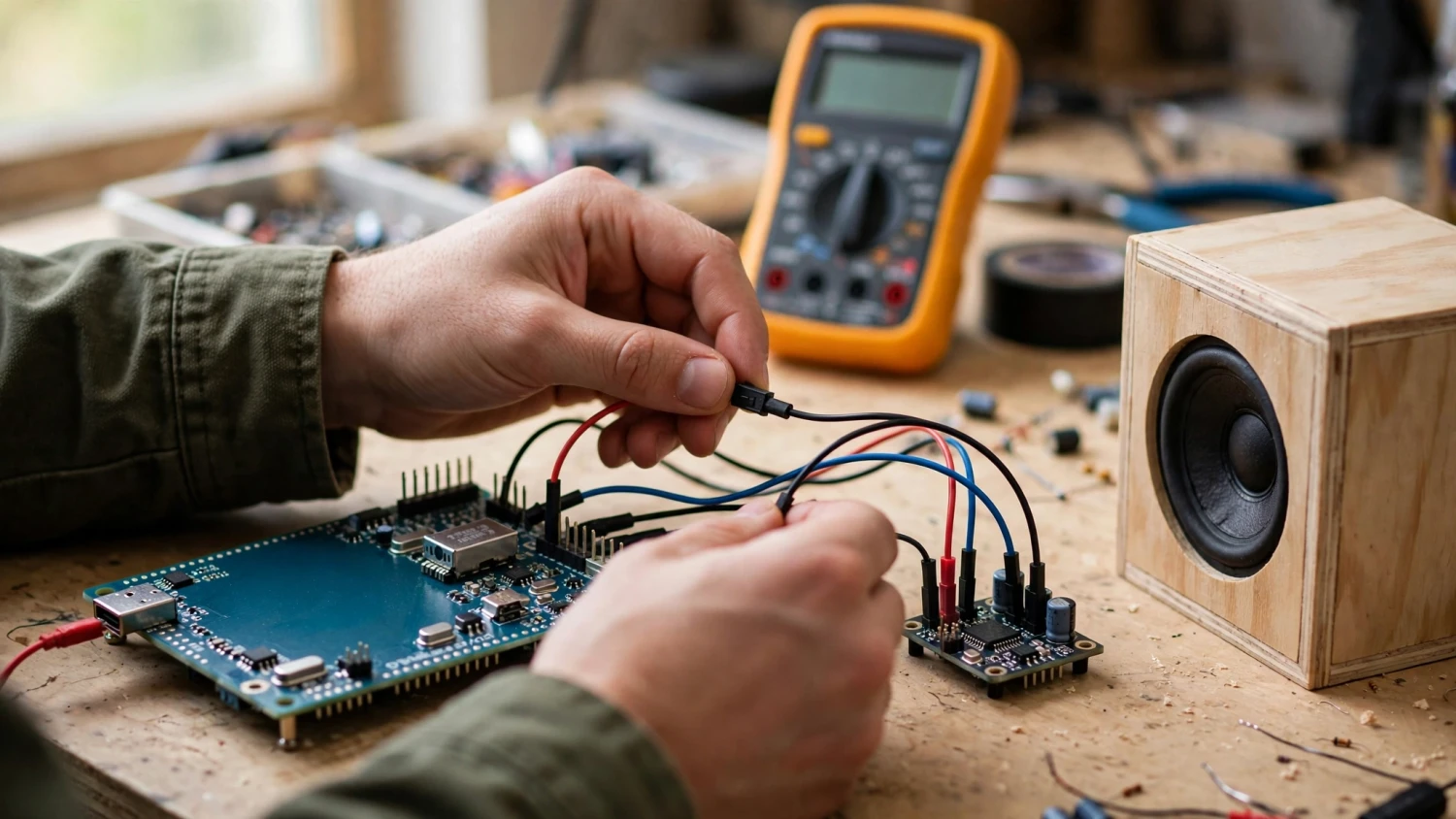

1. Chuẩn bị bo ESP32 gốc, module DAC I2S ngoài và ampli; kiểm tra nguồn và mass chung giữa các board.
2. Tạo dự án từ ví dụ a2dp_sink, vào menuconfig bật Bluetooth Classic và Bluedroid, đặt tên thiết bị sẽ hiển thị khi điện thoại dò tìm.
3. Giữ nguyên luồng callback của ví dụ: sự kiện kết nối dùng để theo dõi trạng thái, còn callback dữ liệu nhận PCM đã giải mã và ghi vào ring buffer cho tác vụ I2S.
4. Cấu hình I2S theo sample rate mà nguồn phát thương lượng (thường gặp 44,1 kHz hoặc 48 kHz), khớp số bit và số kênh với DAC ngoài.
5. Nạp chương trình, mở log serial, ghép nối từ điện thoại, phát một bài nhạc và đối chiếu log kết nối, log codec với tiếng thực tế ở loa.

Ví dụ: kiểm tra tín hiệu I2S khi đã kết nối mà chưa có tiếng

Ví dụ: trên bàn thử, điện thoại báo đã kết nối, log cho thấy luồng A2DP đã chạy nhưng loa im lặng. Thay vì sửa code ngẫu nhiên, hãy kiểm tra đường BCLK bằng máy phân tích logic (logic analyzer) hoặc oscilloscope. Với cấu hình I2S 44,1 kHz, khe dữ liệu 32 bit mỗi kênh, hai kênh, tần số BCLK kỳ vọng là 44.100 × 32 × 2 = 2.822.400 Hz, tức khoảng 2,82 MHz. Nếu không thấy xung ở chân BCLK đã cấu hình, lỗi nằm ở tầng I2S (sai chân, chưa khởi tạo). Nếu BCLK đúng mà DATA không có hoạt động, lỗi nằm ở đoạn ghi dữ liệu từ callback vào buffer. Cách khoanh vùng theo từng chặng như vậy nhanh hơn nhiều so với việc thay DAC hay đấu lại toàn bộ dây.

Khi không có tiếng: khoanh vùng theo chặng

Trường hợp cuối là vấn đề có thật và có cơ chế rõ ràng, được phân tích riêng trong bài WiFi và Bluetooth cùng lúc trên ESP32: vì sao tiếng bị giật và cách giảm. Nếu dự án chỉ thu Bluetooth thuần túy, tắt hẳn WiFi là cách đơn giản nhất để loại bỏ biến số này trong giai đoạn kiểm tra ban đầu.

Giới hạn cần biết trước khi làm

Thứ nhất, chất lượng âm thanh bị chặn trên bởi codec SBC và chất lượng DAC/ampli phía sau; ESP32 chỉ là khâu thu và chuyển tiếp. Thứ hai, Bluedroid chiếm bộ nhớ đáng kể hơn ngăn xếp chỉ có BLE, nên dự án vừa thu A2DP vừa chạy web server hay hiệu ứng cần tính RAM từ đầu. Thứ ba, độ trễ của đường Bluetooth cộng với buffer luôn tồn tại, nên cấu hình này hợp nghe nhạc hơn là ứng dụng cần tiếng tức thời. Đây là bộ thu nhạc DIY linh hoạt, ghép được với DAC và ampli sẵn có, không phải thay thế cho bộ thu chuyên dụng hỗ trợ codec cao cấp.

Câu hỏi thường gặp

ESP32-S3 có nạp thư viện ngoài để nhận A2DP được không?

Không. A2DP cần Bluetooth Classic ở tầng phần cứng và bộ điều khiển; ESP32-S3 chỉ có BLE nên không thư viện nào bổ sung được. Muốn nhận A2DP phải dùng ESP32 gốc hoặc module thu Classic riêng.

Dùng DAC nội của ESP32 thay DAC I2S ngoài được không?

ESP32 gốc có DAC nội 8 bit cho ra tín hiệu analog trực tiếp, đủ để thử nghiệm nghe được tiếng, nhưng nhiễu và độ chi tiết kém xa DAC I2S ngoài. Bài này chọn hướng I2S vì mục tiêu là chất lượng nghe nhạc thực tế.

ESP32 nhận được codec AAC từ iPhone không?

Có điều kiện: phụ thuộc phiên bản ESP-IDF, cấu hình codec khi build và kết quả thương lượng với nguồn phát. Ví dụ sink cơ bản của ESP-IDF xử lý SBC; hướng AAC có ví dụ riêng ở các bản mới. Cần kiểm tra log thương lượng trên bản firmware cụ thể thay vì mặc định.

Có cần AVRCP mới nghe được nhạc không?

Không. AVRCP chỉ phục vụ điều khiển phát/dừng/chuyển bài và thông tin bài hát. Phần tiếng chạy qua A2DP; một sink tối thiểu vẫn nghe được dù không triển khai AVRCP đầy đủ.
