Tản nhiệt cho chip ampli Class D: tính tổn hao, nhiệt trở và chọn heatsink

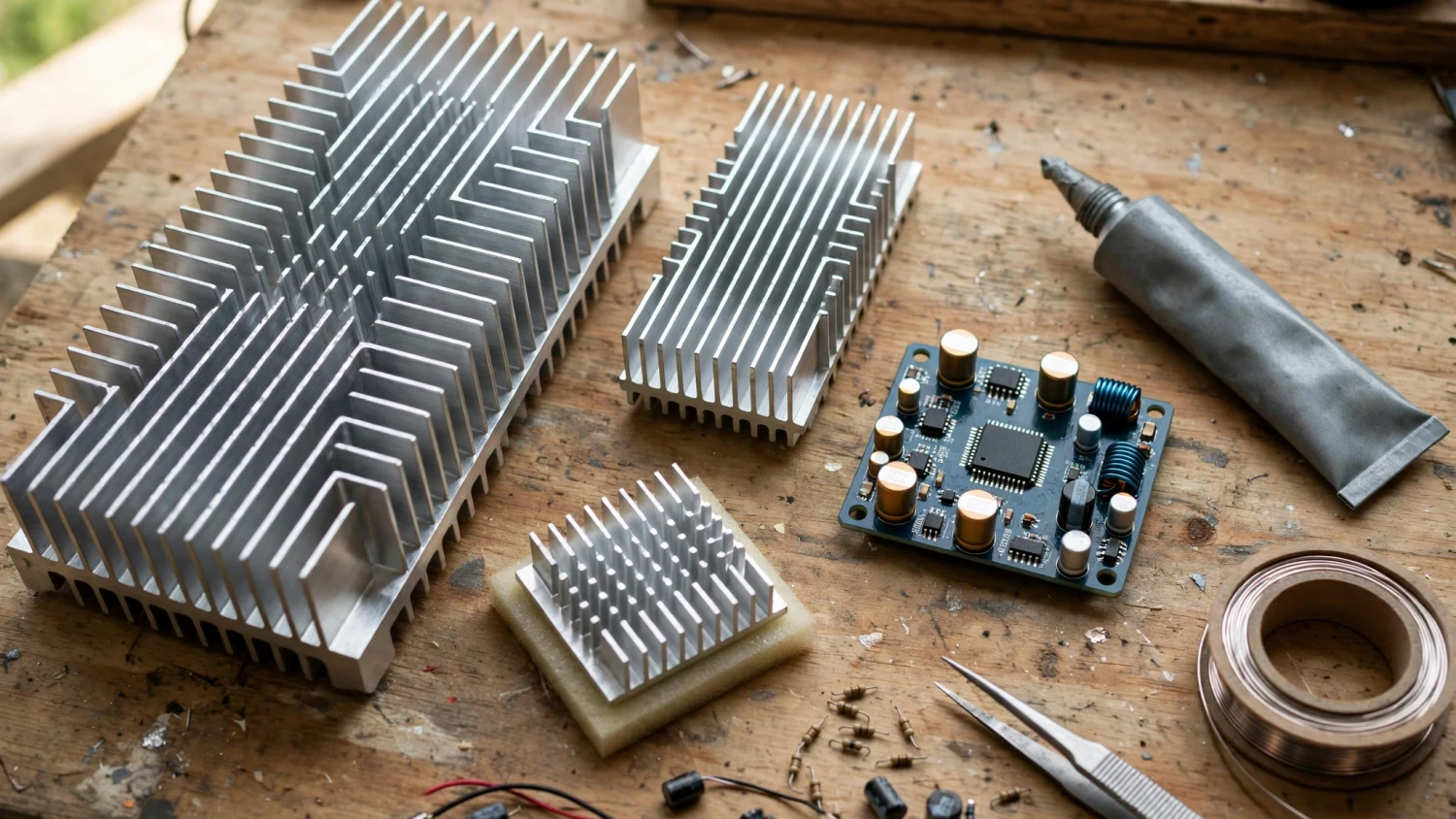

Tản nhiệt cho chip ampli Class D quyết định chip chạy bền ở công suất cao hay tự ngắt vì quá nhiệt sau vài bài nhạc. Class D hiệu suất cao nên tổn hao nhỏ hơn Class AB rất nhiều, nhưng phần tổn hao đó vẫn tập trung trên một con chip vài centimet vuông. Bài này hướng dẫn tính từ gốc: ước lượng tổn hao từ hiệu suất, cộng chuỗi nhiệt trở, suy ra nhiệt trở tối đa cho phép của heatsink (tản nhiệt nhôm) rồi chọn theo con số đó.

Bước 1: Tính công suất tổn hao từ hiệu suất

Hiệu suất (efficiency, ký hiệu η) là tỷ lệ giữa công suất ra loa và công suất điện mà ampli lấy từ nguồn: η = P_ra / P_vào. Phần điện năng không ra loa thì biến thành nhiệt ngay trong chip và linh kiện xung quanh. Từ định nghĩa đó suy ra công thức tổn hao:

P_tổn_hao = P_ra × (1/η − 1)

Công thức này chỉ đúng với giả định toàn bộ chênh lệch giữa công suất vào và công suất ra đều hóa thành nhiệt trong ampli, bỏ qua tổn hao nhỏ trên dây loa. Điểm quan trọng: η không cố định — thường thấp hơn khi mở rất nhỏ (do dòng tĩnh) và khi gần chạm ngưỡng méo. Hãy dùng η thận trọng ở mức công suất định chạy liên tục, không lấy hiệu suất đỉnh đẹp nhất trong datasheet.

Phần nền về hiệu suất nằm ở bài ampli Class D là gì, nguyên lý PWM và vì sao hiệu suất cao.

Bước 2: Hiểu chuỗi nhiệt trở

Nhiệt trở (thermal resistance, ký hiệu Rθ, đơn vị °C/W) cho biết nhiệt độ tăng thêm bao nhiêu độ khi có 1 W nhiệt đi qua một đoạn đường nhiệt. Nhiệt trở càng nhỏ, đường thoát nhiệt càng dễ. Nhiệt từ lõi bán dẫn trong chip ra không khí phải đi qua một chuỗi nối tiếp:

• RθJC (junction-to-case): từ mối nối bán dẫn (junction, nơi sinh nhiệt) ra vỏ chip (case). Đây là thông số của nhà sản xuất chip, người dùng không thay đổi được.
• Rθ tiếp xúc (case-to-sink): từ vỏ chip sang heatsink, qua lớp keo tản nhiệt hoặc miếng đệm cách điện. Lớp keo mỏng, đều và bề mặt phẳng giúp giảm giá trị này; đệm cách điện dày thường làm tăng đáng kể.
• RθSA (sink-to-ambient): từ heatsink ra không khí xung quanh. Đây là thông số của heatsink, phụ thuộc diện tích cánh, hướng đặt, luồng gió và việc heatsink có bị nhốt trong hộp kín hay không.

Vì nối tiếp, nhiệt trở tổng cộng là tổng ba thành phần: Rθ_tổng = RθJC + Rθ_tiếp_xúc + RθSA. Nhiệt độ mối nối khi đó tính bằng:

Tj = Ta + P_tổn_hao × Rθ_tổng

Trong đó Ta là nhiệt độ không khí quanh heatsink (không phải nhiệt độ phòng nếu ampli đặt trong thùng loa kín, nơi Ta có thể cao hơn hẳn), Tj là nhiệt độ lõi chip — đại lượng cần giữ dưới ngưỡng an toàn, không phải nhiệt độ bạn sờ thấy trên heatsink.

Cách đọc thông số nhiệt trong datasheet

Trong datasheet của Texas Instruments cho họ TPA31xxD2 (gồm TPA3116D2), mục Thermal Information liệt kê nhiệt trở theo từng loại vỏ. Với TPA3116D2 vỏ DAD (mặt tản nhiệt hướng lên, pad up), RθJC(top) — nhiệt trở từ mối nối ra mặt trên vỏ — được TI công bố khoảng 1,2 °C/W, kèm điều kiện mô hình hóa với một khối đồng tản nhiệt cụ thể; TI cũng lưu ý heatsink tốt hơn hoặc có luồng gió sẽ cho tổng nhiệt trở thấp hơn nhiều. Ba điểm cần nhớ:

• Đúng biến thể vỏ: cùng một họ chip nhưng vỏ khác nhau (pad up so với pad down, nhiệt thoát xuống PCB) cho RθJC khác hẳn nhau. Lấy nhầm dòng trong bảng là sai ngay từ đầu phép tính.
• RθJA không phải số để chọn heatsink: RθJA (junction-to-ambient) là nhiệt trở tổng trong điều kiện thử nghiệm chuẩn của nhà sản xuất, hữu ích để so sánh tương đối, không thay thế được phép tính chuỗi nhiệt trở cho cấu hình heatsink cụ thể của bạn.
• Ngưỡng tắt nhiệt cao hơn nhiều so với Tj nên thiết kế: theo datasheet họ TPA31xxD2, bảo vệ quá nhiệt kích hoạt khi nhiệt độ lõi vượt khoảng 150 °C (có dung sai giữa các chip). Thiết kế tản nhiệt không bao giờ nên nhắm sát ngưỡng này; khoảng đệm cho mùa nóng, hộp kín và lão hóa keo tản nhiệt là bắt buộc.

Ví dụ: chọn heatsink cho tổn hao 30 W

Ví dụ: một ampli Class D chạy liên tục ở tổng công suất ra loa 170 W với hiệu suất giả định η = 85%. Tổn hao là P = 170 × (1/0,85 − 1) = 30 W. Đây là toàn bộ nhiệt phải thoát ra khỏi chip. Các giả định còn lại, ghi rõ để bạn thay bằng số của mình:

• Nhiệt độ không khí quanh heatsink Ta = 35 °C (phòng nóng hoặc trong hộp tương đối thoáng).
• Nhiệt độ mối nối mục tiêu Tj ≤ 100 °C, thấp hơn xa ngưỡng tắt nhiệt khoảng 150 °C của họ chip nêu trên, để chừa khoảng đệm an toàn.
• RθJC = 1,2 °C/W theo giá trị RθJC(top) của vỏ DAD nêu ở phần trên.
• Rθ tiếp xúc = 0,5 °C/W, giá trị giả định cho lớp keo tản nhiệt mỏng, tiếp xúc tốt; nếu dùng đệm cách điện, con số thực tế có thể cao hơn và phải tính lại.

Tổng nhiệt trở cho phép: Rθ_tổng ≤ (100 − 35) / 30 ≈ 2,17 °C/W. Suy ra nhiệt trở của heatsink phải thỏa: RθSA ≤ 2,17 − 1,2 − 0,5 ≈ 0,47 °C/W. Kết luận: cần chọn heatsink có RθSA công bố nhỏ hơn khoảng 0,47 °C/W. Đây là mức của heatsink nhôm rất lớn hoặc heatsink vừa kết hợp quạt thổi trực tiếp; một lá nhôm mỏng gắn chơi chắc chắn không đủ. Kiểm tra ngược: nếu cố dùng heatsink RθSA = 2,0 °C/W, Tj ước tính = 35 + 30 × (1,2 + 0,5 + 2,0) = 146 °C — ngay sát vùng bảo vệ nhiệt có thể kích hoạt, đúng nghĩa chạy được một lúc rồi ngắt. Toàn bộ phần này là tính toán lý thuyết theo giả định đã nêu, không phải kết quả đo trên một board cụ thể.

Ví dụ: tổn hao khoảng 10 W trên board TPA3116 phổ thông

Ví dụ: board dùng TPA3116D2 chạy 2 kênh tổng công suất ra 90 W (khoảng 45 W mỗi kênh) với hiệu suất giả định η = 90%. Tổn hao là P = 90 × (1/0,90 − 1) = 10 W. Giữ nguyên các giả định Ta = 35 °C, Tj mục tiêu ≤ 100 °C, RθJC = 1,2 °C/W và Rθ tiếp xúc = 0,5 °C/W:

• Tổng nhiệt trở cho phép: (100 − 35) / 10 = 6,5 °C/W.
• RθSA cần thiết: ≤ 6,5 − 1,2 − 0,5 = 4,8 °C/W.
• Nếu chọn heatsink RθSA = 3,0 °C/W, Tj ước tính = 35 + 10 × (1,2 + 0,5 + 3,0) = 82 °C, nằm trong vùng mục tiêu.

Con số này giải thích vì sao các board TPA3116 phổ thông chỉ cần lá nhôm cỡ vừa khi chạy đúng tải và điện áp khuyến nghị: tổn hao 10 W dễ thoát hơn 30 W rất nhiều. Nhưng nếu đóng board vào thùng kín khiến Ta tăng lên 50 °C, cùng heatsink đó cho Tj ≈ 97 °C — vẫn dưới mục tiêu nhưng khoảng đệm gần như hết. Đây vẫn là ví dụ tính toán lý thuyết, không phải số đo thực tế.

Những yếu tố làm phép tính sai lệch

• Ta trong hộp kín: dùng nhiệt độ phòng thay cho nhiệt độ không khí thật quanh heatsink là lỗi phổ biến nhất, luôn làm Tj tính ra thấp hơn thực tế.
• Hướng đặt và đối lưu: RθSA công bố của heatsink thường ứng với điều kiện đặt đứng, cánh tản nhiệt dọc, không khí lưu thông tự do. Đặt ngang, úp cánh xuống hoặc che kín đều làm RθSA thực tế tăng.
• Tiếp xúc cơ khí: heatsink bắt vít lỏng, keo quá dày hoặc bề mặt vênh tạo lớp không khí cách nhiệt, đẩy Rθ tiếp xúc lên nhiều lần so với giả định 0,5 °C/W.

Quy trình chọn tản nhiệt trong 5 bước

1. Xác định tổng công suất ra loa định chạy liên tục và hiệu suất thận trọng ở điều kiện đó, tính P_tổn_hao theo công thức ở bước 1.
2. Chọn Tj mục tiêu có khoảng đệm rõ ràng so với ngưỡng bảo vệ nhiệt trong datasheet của chip.
3. Ước lượng Ta tại đúng vị trí đặt ampli khi vận hành thật, kể cả trường hợp đóng hộp.
4. Lấy RθJC đúng biến thể vỏ từ datasheet, cộng Rθ tiếp xúc theo kiểu gắn thực tế, suy ra RθSA tối đa cho phép.
5. Chọn heatsink có RθSA công bố nhỏ hơn giá trị đó; nếu không tìm được heatsink thụ động đủ nhỏ, bổ sung quạt hoặc giảm công suất chạy liên tục.

Khi nâng lên các chip công suất lớn hơn, bài toán nhiệt thay đổi hẳn về quy mô tổn hao; xem thêm bài TPA3255: thông số quan trọng và lưu ý khi sử dụng để thấy yêu cầu nguồn và tản nhiệt ở cấp công suất đó. Còn việc phối ampli với loa và nguồn ngay từ đầu nằm ở bài trụ cột cách chọn mạch ampli theo loa, nguồn và nhu cầu sử dụng.

Câu hỏi thường gặp

Heatsink càng to có luôn càng tốt không?

Không hẳn. Lợi ích giảm dần khi RθSA đã nhỏ hơn nhiều so với RθJC cộng Rθ tiếp xúc, vì hai thành phần này thành nút thắt; khi đó cải thiện tiếp xúc hoặc thêm luồng gió hiệu quả hơn phình heatsink thêm.

Có thể bỏ qua keo tản nhiệt, bắt heatsink trực tiếp lên chip không?

Không nên. Bề mặt vỏ chip và heatsink không phẳng tuyệt đối ở cấp vi mô, lớp không khí kẹt giữa hai bề mặt làm Rθ tiếp xúc tăng mạnh. Một lớp keo mỏng lấp đầy khe hở đó; bôi quá dày lại phản tác dụng, nên chỉ dùng lượng vừa đủ phủ kín bề mặt tiếp xúc.

Sờ heatsink thấy chỉ hơi ấm thì có chắc chip mát không?

Không chắc. Tj cao hơn nhiệt độ bề mặt heatsink một lượng bằng P × (RθJC + Rθ tiếp xúc). Với tổn hao 30 W và tổng hai thành phần 1,7 °C/W, lõi chip nóng hơn heatsink khoảng 51 °C. Cảm giác tay chỉ phản ánh đầu cuối của chuỗi nhiệt, không phản ánh Tj.

Tính đúng tổn hao và chuỗi nhiệt trở một lần sẽ giúp bạn chọn heatsink dứt điểm, thay vì thử từng lá nhôm rồi chờ chip ngắt. Nếu đang lên cấu hình ampli cho bộ loa của mình, bạn có thể xem các dòng mạch và phụ kiện tản nhiệt tại cimo.vn rồi đối chiếu RθSA công bố với con số vừa tính trước khi quyết định.
