Chọn nguồn cho mạch ampli Class D: điện áp, dòng và những sai lầm thường gặp

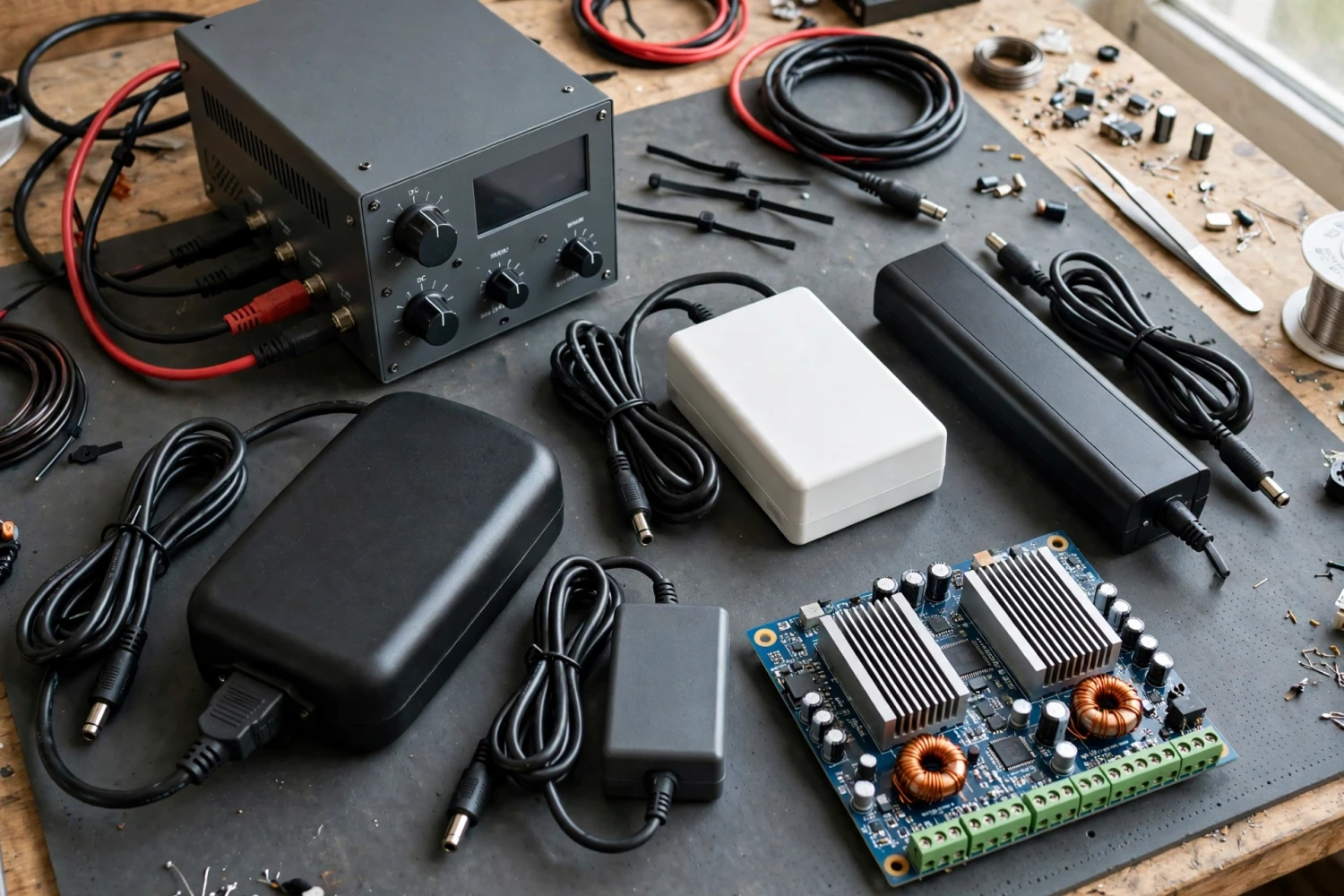

Chọn nguồn cho mạch ampli Class D đúng gồm ba việc: chọn điện áp trong dải IC cho phép và đủ cao cho công suất mong muốn, chọn dòng danh định đủ cho tổng công suất ra sau khi chia cho hiệu suất, và đảm bảo chất lượng nguồn (ít sụt áp, ít nhiễu) bằng dây dẫn đúng cỡ và nguồn có độ ổn định tốt. Phần lớn trường hợp "mạch yếu, méo khi mở lớn, tự ngắt" ở hệ thống DIY không nằm ở mạch ampli mà nằm ở nguồn cấp không theo kịp.

Điện áp: cao hơn cho nhiều công suất hơn, nhưng có trần

Với cấu hình cầu (BTL) phổ biến trên mạch DIY, công suất tối đa tỷ lệ với bình phương điện áp nguồn: P ≈ V²/(2R) ở giới hạn lý thuyết. Tăng nguồn từ 12 V lên 24 V nâng trần công suất lên khoảng 4 lần — đây là lý do cùng một mạch cho cảm giác "khác hẳn" khi đổi adapter. Nhưng điện áp bị chặn bởi hai giới hạn:

• Điện áp tối đa của IC: ví dụ TPA3116D2 có dải nguồn 4,5–26 V theo datasheet Texas Instruments. Vượt quá áp cho phép, kể cả trong khoảnh khắc, có thể làm hỏng IC hoặc kích hoạt bảo vệ quá áp liên tục.
• Điện áp thực tế khi không tải: một số adapter rẻ ghi 24 V nhưng khi chưa có tải, điện áp đầu ra vọt cao hơn giá trị danh định. Trước khi cắm vào mạch, hãy đo điện áp không tải bằng đồng hồ; nếu sát trần cho phép của IC, nên chọn nguồn khác hoặc để dự phòng thấp hơn (vận hành ở 21–24 V thay vì ép sát 26 V).

Dòng: tính từ công suất ra và hiệu suất

Nguồn không "đẩy" dòng vào mạch; mạch rút dòng theo nhu cầu. Dòng danh định của nguồn phải lớn hơn dòng rút tối đa, tính bằng:

I_cần (A) = P_ra_tổng (W) / (Hiệu suất × V_nguồn (V))

Các con số trên giả định phát tín hiệu liên tục ở mức công suất nêu trong bảng. Nhạc thật có hệ số đỉnh (crest factor — chênh lệch giữa đỉnh và mức trung bình) thường 10 dB trở lên, nên dòng trung bình thấp hơn nhiều; tuy nhiên các đoạn bass dồn dập vẫn rút dòng đỉnh gần mức tính toán. Nguồn có dòng danh định thấp hơn dòng cần sẽ sụt áp đúng lúc nhạc mạnh nhất — biểu hiện là tiếng méo, nhỏ dần hoặc ampli tắt rồi mở lại. Nguyên lý hiệu suất phía sau phép tính này được giải thích ở bài ampli Class D là gì và nguyên lý PWM.

Sụt áp trên dây nguồn: thủ phạm bị xem nhẹ

Dây dẫn có điện trở, và ở dòng vài ampe, sụt áp trên dây không còn nhỏ. Điện trở của dây đồng xấp xỉ R = 0,0175 × L / S (Ω), với L là tổng chiều dài dây cả đi lẫn về (m) và S là tiết diện (mm²). Ví dụ minh họa: dây 0,5 mm² dài 2 m mỗi chiều (tổng 4 m) có điện trở khoảng 0,14 Ω; ở dòng 5 A, sụt áp là 0,7 V và công suất hao phí trên dây là 3,5 W. Với hệ thống nguồn 12 V, mất 0,7 V tương đương mất khoảng 11% công suất tối đa theo quan hệ bình phương điện áp. Cách xử lý đơn giản: dây nguồn ngắn nhất có thể, tiết diện từ 1 mm² trở lên cho hệ thống vài ampe, và cọc nối siết chặt — điểm tiếp xúc lỏng vừa sụt áp vừa sinh nhiệt.

Nhiễu và gợn sóng (ripple) của nguồn

Nguồn lý tưởng cho điện áp DC phẳng tuyệt đối; nguồn thật luôn có gợn sóng và nhiễu:

• Nguồn biến áp + chỉnh lưu: gợn sóng ở tần số gấp đôi tần số lưới (100 Hz với lưới 50 Hz ở Việt Nam) nếu tụ lọc nhỏ hoặc khô; gợn này có thể lọt vào tiếng dưới dạng ù theo âm lượng cố định.
• Nguồn switching (adapter, nguồn tổ ong): nhiễu ở tần số chuyển mạch và các hài của nó; nguồn rẻ, thiếu lọc có thể gây tiếng rít nhỏ hoặc ù nhẹ, đặc biệt khi dùng chung nguồn cho cả mạch Bluetooth/nguồn phát và ampli.
• Khả năng kháng nhiễu của IC: các IC ampli hiện đại có chỉ số PSRR (Power Supply Rejection Ratio — khả năng loại bỏ nhiễu từ đường nguồn) nhất định, nhưng PSRR không vô hạn; nguồn quá bẩn vẫn nghe thấy ở đầu ra, nhất là khi độ lợi (gain) của mạch đặt cao.

Biện pháp thực hành: đặt tụ điện phân dung lượng lớn (theo khuyến nghị của tài liệu module bạn dùng) ngay tại cọc nguồn của mạch để bù đỉnh dòng cục bộ; tách nguồn cho mạch nguồn phát nhạy nhiễu nếu hệ thống có tiếng rít theo tín hiệu; và xử lý triệt để các vấn đề mass theo bài cách chọn mạch ampli theo loa, nguồn và nhu cầu sử dụng cùng cụm chủ đề này.

Năm sai lầm thường gặp

• Dùng adapter 12 V – 2 A cho mạch ghi 50 W × 2: tổng nguồn chỉ 24 W, về vật lý không thể cho ra 100 W; ampli sẽ méo và sụt áp ngay khi mở vừa.
• Chọn nguồn theo điện áp mà quên dòng: adapter 24 V – 1 A vẫn chỉ có 24 W tổng — điện áp cao nhưng dòng thấp thì công suất thật vẫn thấp.
• Ép sát điện áp tối đa của IC bằng adapter không rõ chất lượng: đỉnh điện áp khi không tải hoặc khi tải thay đổi đột ngột có thể vượt ngưỡng an toàn.
• Dây nguồn dài và mảnh: sụt áp tăng theo dòng, hệ thống càng mạnh càng "đuối" bất thường dù nguồn đủ công suất trên nhãn.
• Bỏ qua bảo vệ: hệ thống dùng pin hoặc nguồn dòng lớn nên có cầu chì đúng trị số ở đường nguồn; chập dây ở dòng hàng chục ampe có thể làm cháy dây trước khi nguồn kịp ngắt.

Cách kiểm tra nguồn đã đủ chưa

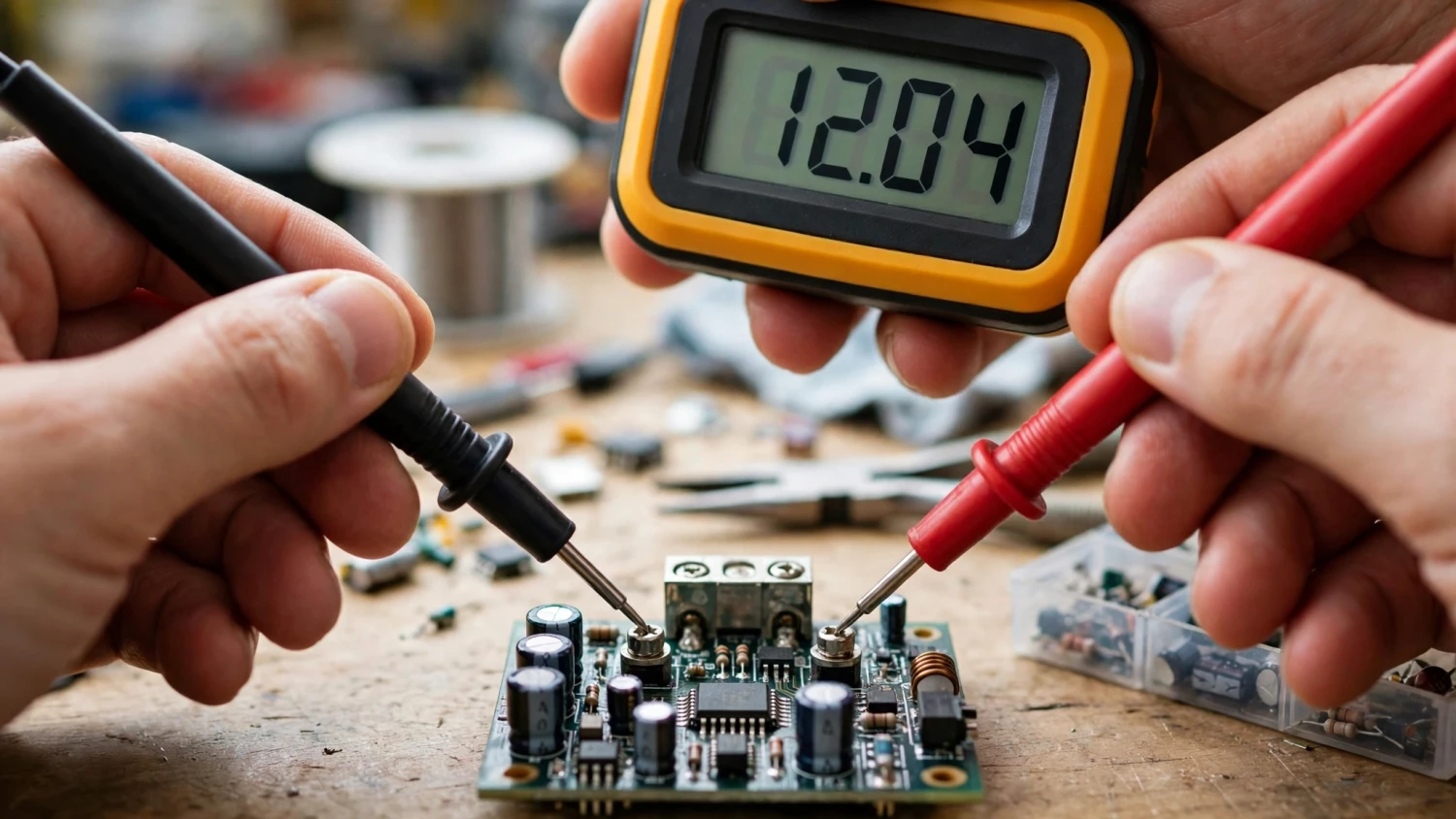

• Đo điện áp tại cọc nguồn của mạch ampli (không phải tại đầu adapter) khi đang phát nhạc mạnh: nếu sụt hơn khoảng 1–2 V so với lúc không phát, nguồn hoặc dây đang là nút thắt.
• Sờ kiểm tra nhiệt adapter/nguồn sau 15–20 phút chạy: nóng rát bất thường là dấu hiệu nguồn làm việc quá tải liên tục.
• Thử đổi sang nguồn dòng lớn hơn trong một buổi nghe kiểm chứng: nếu hiện tượng méo/ngắt biến mất, nguyên nhân đã rõ — tránh vội kết luận mạch hỏng.

Lưu ý an toàn

Chỉ thao tác ở phía DC điện áp thấp (thường 12–24 V). Không mở vỏ adapter hoặc nguồn tổ ong khi đang cắm điện lưới: bên trong có tụ điện tích điện áp cao và có thể còn giữ điện sau khi rút phích. Khi đấu nối lại dây nguồn, luôn ngắt nguồn trước; với hệ thống pin dung lượng lớn, tháo cực pin hoặc tắt công tắc nguồn trước khi thao tác để tránh tia lửa và chập.

Câu hỏi thường gặp

Nguồn dòng lớn hơn nhu cầu có làm cháy mạch ampli không?

Không. Mạch chỉ rút dòng theo nhu cầu tải; nguồn 24 V – 10 A cấp cho mạch cần 3 A vẫn an toàn, miễn là điện áp đúng dải cho phép. Dòng danh định lớn còn giúp điện áp ổn định hơn khi nhạc dồn dập. Điều nguy hiểm là sai điện áp, không phải thừa dòng.

Dùng chung một nguồn cho mạch Bluetooth và ampli được không?

Được và rất phổ biến, nhưng đây là cấu hình dễ phát sinh tiếng rít/ù nhỏ do nhiễu từ mạch số truyền qua đường nguồn chung. Nếu gặp, thử cấp nguồn riêng cho phần Bluetooth (qua bộ lọc hoặc nguồn phụ hạ áp có lọc tốt) và nối mass một điểm theo hướng dẫn xử lý nhiễu trong cụm bài này.

Adapter laptop 19 V có dùng cho mạch ampli 24 V được không?

Được nếu điện áp 19 V nằm trong dải nguồn của IC/mạch và dòng adapter đủ. Đánh đổi là công suất tối đa giảm theo quan hệ bình phương: so với 24 V, trần công suất ở 19 V còn khoảng (19/24)² ≈ 63%. Với nhu cầu nghe vừa, đây thường là phương án tận dụng tốt.

Có cần tụ điện bổ sung ở đầu nguồn của mạch không?

Nhiều module đã có tụ lọc trên mạch, nhưng khi dây nguồn dài hoặc nguồn đáp ứng chậm, thêm tụ điện phân dung lượng lớn ngay tại cọc nguồn giúp giữ điện áp ổn định ở các đỉnh dòng ngắn. Trị số cụ thể nên theo khuyến nghị trong tài liệu của module; lắp sai cực tụ điện phân có thể làm hỏng tụ.

Tóm lại: hãy tính nguồn từ công suất thật bạn cần, kiểm chứng bằng phép đo sụt áp khi phát lớn, rồi mới nghi ngờ mạch ampli. Nếu cần đối chiếu thông số nguồn và mạch cho khớp nhau trước khi mua, bạn có thể tham khảo các mẫu mạch và nguồn tương thích tại cimo.vn kèm thông số loa của mình để được tư vấn cụ thể.
