Nhiễu 2,4 GHz giữa WiFi và Bluetooth: AFH né kênh xấu ra sao?

Nhạc Bluetooth bị giật ngay trong phòng có WiFi mạnh thường không phải do loa hỏng, mà do nhiễu trên băng tần 2,4 GHz — dải tần miễn giấy phép mà WiFi, Bluetooth, Zigbee và nhiều thiết bị khác phải dùng chung. Bluetooth có cơ chế nhảy tần và AFH (Adaptive Frequency Hopping — nhảy tần thích ứng) để né kênh xấu, nhưng AFH chỉ né được khi còn kênh tốt; gặp nhiễu băng rộng hoặc một kênh WiFi bận đè nhiều kênh Bluetooth cùng lúc, tiếng vẫn giật. Bài trước đã nói quy trình khoanh vùng lỗi chung khi âm thanh Bluetooth bị dropout và mất kết nối; bài này đi sâu riêng vào cơ chế nhiễu và AFH, không lặp lại phần khoanh vùng đó.

Trong kiến trúc hệ thống Bluetooth audio từ nguồn phát đến loa, tầng sóng vô tuyến là tầng dưới cùng, chịu tác động trực tiếp nhất của môi trường.

Băng 2,4 GHz: một dải tần, rất nhiều cư dân

Băng 2,4 GHz thuộc nhóm băng ISM (Industrial, Scientific and Medical — băng tần cho công nghiệp, khoa học, y tế, dùng miễn giấy phép), trải từ 2.400 đến 2.483,5 MHz. Vì không cần xin phép, gần như mọi công nghệ không dây tầm ngắn đều chen vào:

• WiFi 802.11 b/g/n — phát trên một kênh cố định rộng 20 hoặc 40 MHz, lưu lượng lớn, gần như liên tục.
• Bluetooth Classic và Bluetooth Low Energy (BLE) — phát nhảy tần, mỗi lần phát chiếm một kênh hẹp.
• Zigbee, Thread và dongle 2,4 GHz riêng của chuột, bàn phím không dây.
• Lò vi sóng — magnetron (bộ phát sóng trong lò) hoạt động quanh 2,45 GHz và luôn có một phần năng lượng rò ra ngoài.
• Điện thoại không dây đời cũ, camera không dây, thiết bị trông trẻ ở một số dòng sản phẩm.

Điểm khác biệt cốt lõi nằm ở cách chiếm sóng. WiFi giống một người nói to và liên tục ở một vị trí cố định. Bluetooth nói rất nhanh, mỗi câu lại đổi sang một tần số khác. Khi hai bên phát cùng tần số tại cùng thời điểm, gói tin Bluetooth tại đó bị hỏng và phải phát lại — phát lại đủ nhiều thì tiếng thành khựng, đứt quãng.

Bluetooth Classic nhảy tần 79 kênh hoạt động thế nào?

Bluetooth Classic dùng kỹ thuật FHSS (Frequency-Hopping Spread Spectrum — trải phổ nhảy tần): dữ liệu được cắt nhỏ và gửi trên 79 kênh, mỗi kênh rộng 1 MHz, tâm kênh từ 2.402 đến 2.480 MHz. Tốc độ nhảy danh định là 1.600 lần mỗi giây, tức mỗi kênh chỉ được dùng trong một khe khoảng 625 micro giây trước khi cả hai đầu cùng nhảy sang kênh tiếp theo. Thứ tự nhảy là giả ngẫu nhiên, suy ra từ địa chỉ của thiết bị chủ (master) và đồng hồ của mạng piconet (mạng nhỏ gồm một thiết bị chủ và các thiết bị tớ), nên hai đầu luôn gặp nhau đúng kênh.

Nhảy tần cho hai lợi thế: gói bị phá chỉ mất một phần nhỏ dữ liệu, và xác suất va chạm liên tục ở cùng kênh thấp. Nhưng nhảy tần "mù" vẫn nhảy vào kênh đang bị WiFi chiếm: nếu một kênh WiFi bận phủ khoảng 20 kênh Bluetooth, thống kê cho thấy cứ khoảng 5 lần nhảy thì có 1 lần rơi vào vùng bị đè.

AFH: bản đồ nhảy tần biết tránh kênh xấu

AFH (Adaptive Frequency Hopping) là cải tiến được đưa vào từ Bluetooth 1.2, thông qua năm 2003, để Bluetooth sống chung tốt hơn với WiFi. Thay vì nhảy đều trên cả 79 kênh, thiết bị liên tục đánh giá từng kênh qua tỷ lệ gói lỗi và mức nhiễu, rồi phân loại thành tốt và xấu. Thiết bị chủ xây dựng bản đồ kênh (channel map) chỉ gồm kênh tốt, chia sẻ cho cả piconet; từ đó cả mạng chỉ nhảy trong tập kênh sạch.

AFH có hai giới hạn cần hiểu đúng. Thứ nhất, nó cần thời gian quan sát để nhận ra kênh xấu, nên một đợt tải WiFi bùng lên đột ngột vẫn kịp phá một số gói trước khi bản đồ kênh cập nhật. Thứ hai, AFH chỉ né được khi còn đủ kênh tốt: đặc tả vẫn yêu cầu duy trì một số kênh tối thiểu trong bản đồ. Nếu nhiễu phủ gần hết băng — loa đặt sát router đang truyền dữ liệu nặng, cộng thêm lò vi sóng đang chạy — thì kênh tốt còn lại rất ít và giật tiếng là khó tránh dù AFH hoạt động đúng.

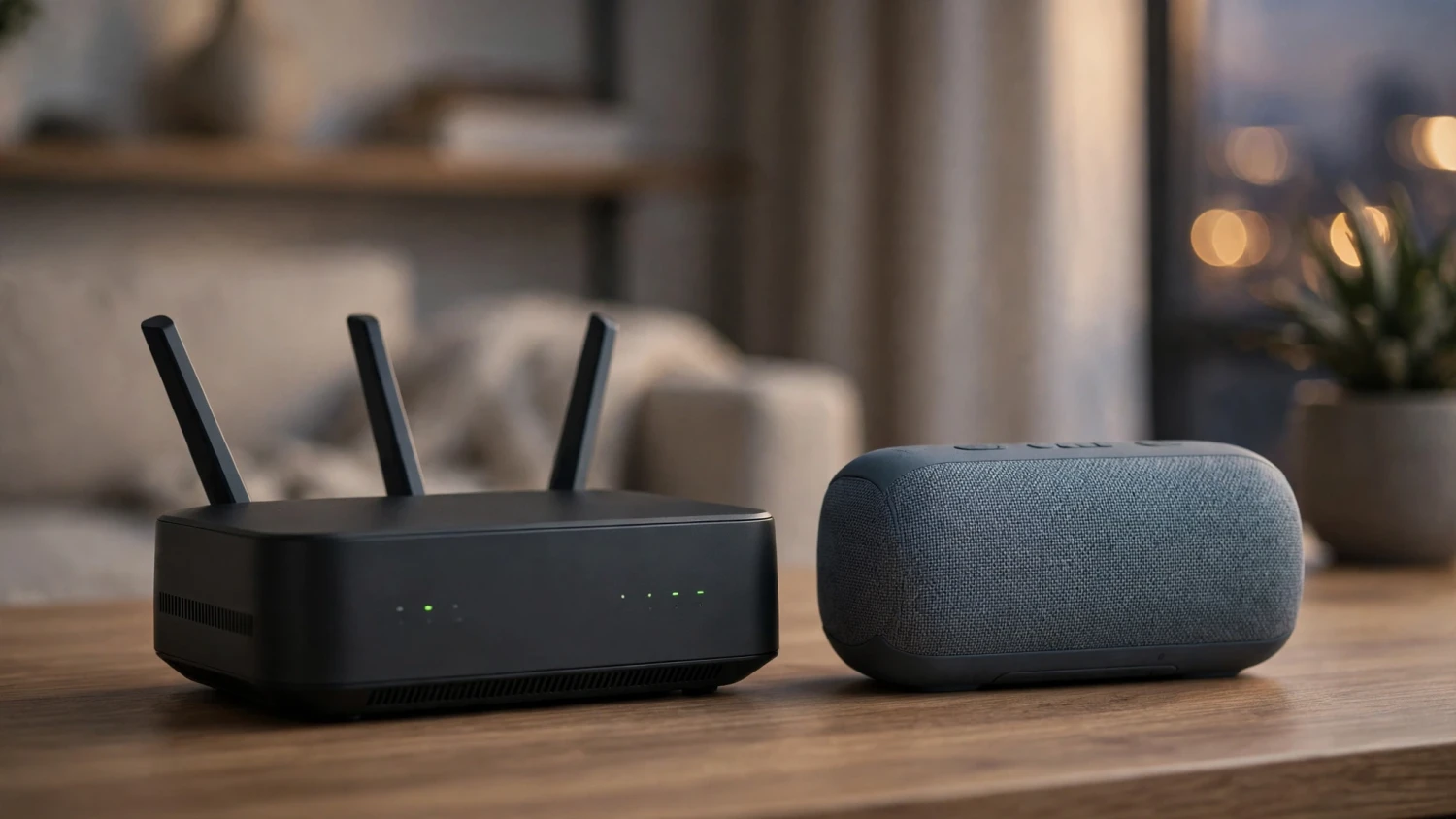

Ví dụ: loa đặt cách router 30 cm trong phòng họp

Ví dụ: một loa Bluetooth đặt trên kệ ngay cạnh router WiFi của phòng họp, cách chừng 30 cm (tình huống minh họa, không phải kết quả đo). Lúc phòng trống, nhạc phát ổn vì WiFi gần như không có lưu lượng. Khi một người tải file lớn qua WiFi, kênh WiFi bận liên tục và đè lên một nhóm kênh Bluetooth; AFH loại dần các kênh đó nhưng mỗi đợt tải bùng lên vẫn tạo vài nhịp khựng nghe rõ. Cách xử lý không phải đổi loa, mà là dời loa xa router vài mét hoặc chuyển thiết bị trong phòng sang WiFi 5 GHz.

Vì sao một kênh WiFi đè được nhiều kênh Bluetooth?

Câu trả lời nằm ở độ rộng kênh. Một kênh WiFi 2,4 GHz rộng 20 MHz — bằng khoảng 20 kênh Bluetooth 1 MHz cộng lại. Ở chế độ gộp kênh của 802.11n, kênh WiFi rộng tới 40 MHz và phủ gần một nửa số kênh Bluetooth. Các kênh WiFi lại xếp cách nhau chỉ 5 MHz nên kênh kề nhau chồng lấn phần lớn bề rộng; trong vùng dùng 11 kênh, chỉ bộ ba 1, 6, 11 là không chồng lấn ở độ rộng 20 MHz.

Hệ quả: chỉ một router đặt kênh chưa tối ưu và chạy lưu lượng lớn cũng đủ biến một vùng đáng kể trong bản đồ nhảy tần thành "kênh xấu".

Nguồn nhiễu ít ai ngờ: cổng USB 3.0 của máy tính

Không phải mọi nhiễu 2,4 GHz đều đến từ thiết bị phát sóng. Năm 2012, Intel công bố tài liệu kỹ thuật (white paper) "USB 3.0 Radio Frequency Interference Impact on 2.4 GHz Wireless Devices", ghi nhận tín hiệu USB 3.0 ở 5 Gbps tạo ra nhiễu băng rộng rơi đúng vào vùng 2,4–2,5 GHz. Vì nằm ngay trong băng hoạt động của thiết bị không dây, nhiễu này không thể lọc bỏ; nó làm tăng nền nhiễu (noise floor — mức nhiễu nền bộ thu luôn nghe cùng tín hiệu), hạ tỷ số tín hiệu trên nhiễu và rút ngắn tầm hoạt động. Trong phép thử Intel mô tả, cắm một ổ cứng ngoài USB 3.0 làm nền nhiễu tăng gần 20 dB, và chuột không dây bắt đầu giật ở khoảng cách chừng 1 mét.

Điều này giải thích hiện tượng hay gặp với dongle Bluetooth: dongle cắm ở mặt sau case, ngay cạnh cổng USB 3.0 đang cắm ổ cứng ngoài hoặc hub, lại thêm vỏ kim loại của case che hướng về phía người nghe. Anten khi đó nằm sát nguồn nhiễu băng rộng và bị che sóng cùng lúc.

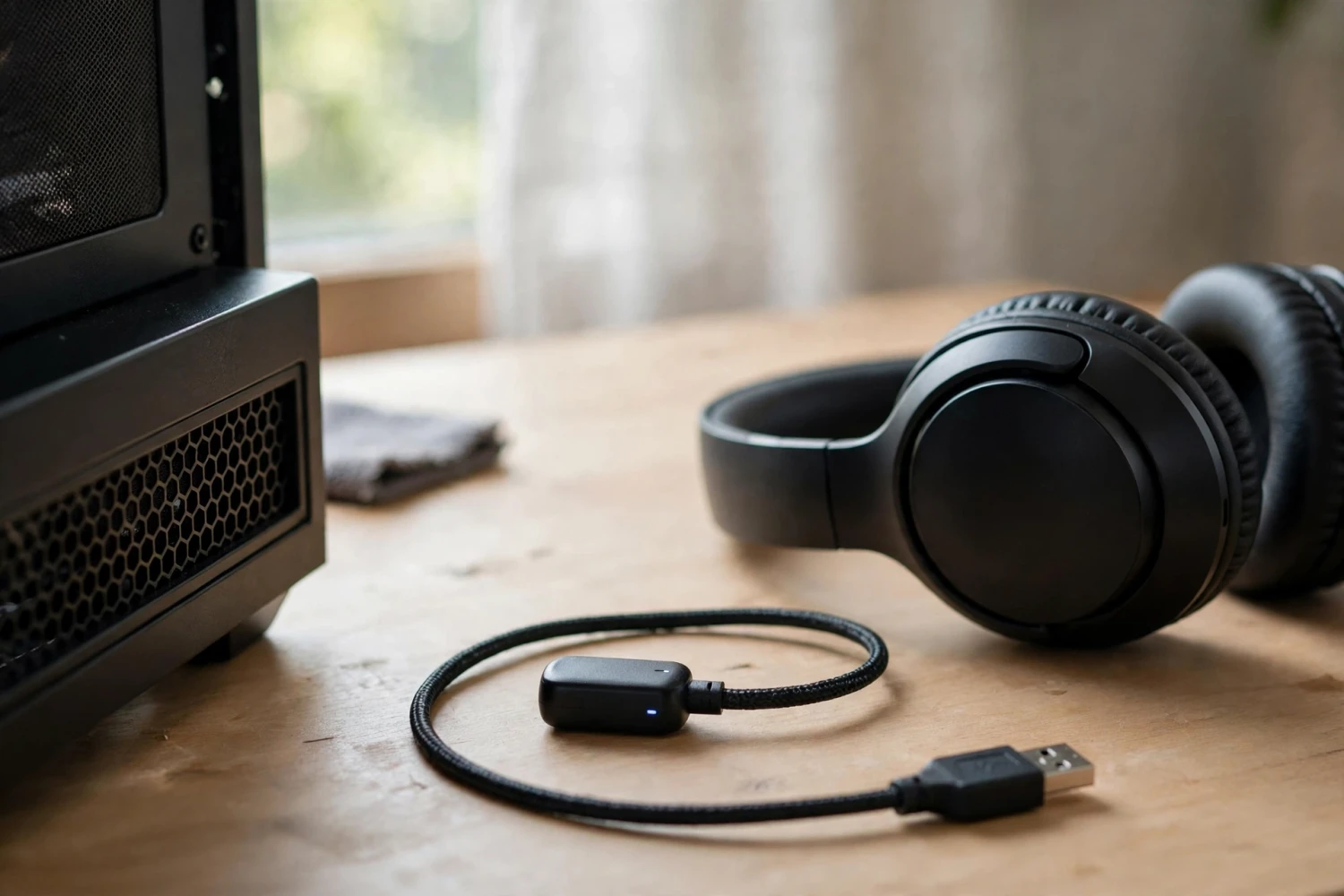

Ví dụ: dongle cắm sau case so với cáp kéo dài ra mặt bàn

Ví dụ: cùng một máy tính và cùng một tai nghe (tình huống minh họa dựa trên cơ chế Intel đã mô tả). Trường hợp một, dongle cắm thẳng vào cổng USB 3.0 phía sau case, cạnh ổ cứng ngoài đang sao chép dữ liệu: tiếng giật mỗi khi ổ cứng hoạt động mạnh. Trường hợp hai, dongle nối qua cáp USB kéo dài khoảng nửa mét, đặt lên mặt bàn, xa các cổng USB 3.0 và không bị case che: kết nối ổn định trở lại trong cùng điều kiện. Khác biệt không đến từ "dongle xịn hơn" mà từ vị trí anten so với nguồn nhiễu.

BLE tránh nhiễu theo cách riêng

Bluetooth Low Energy dùng lưới kênh khác: 40 kênh cách nhau 2 MHz. Trong đó, 3 kênh quảng bá (advertising channel — kênh để thiết bị tự giới thiệu và thiết lập kết nối, mang số 37, 38, 39) được đặt ở các vị trí tần số chọn để tránh bộ kênh WiFi 1, 6, 11, nên một mạng WiFi duy nhất khó chặn đứng cả ba kênh bắt tay. Sau khi kết nối, 37 kênh dữ liệu còn lại cũng dùng nhảy tần thích ứng tương tự AFH. LE Audio thừa hưởng cơ chế này, nhưng BLE vẫn nằm trong băng 2,4 GHz nên nhiễu băng rộng phủ kín cả băng vẫn ảnh hưởng như thường.

Biện pháp thực tế để giảm nhiễu 2,4 GHz

1. Chọn kênh WiFi 1, 6 hoặc 11 và cố định độ rộng 20 MHz cho băng 2,4 GHz. Kênh 40 MHz chiếm quá nhiều phổ và làm vùng kênh xấu của Bluetooth rộng thêm.
2. Tách loa và bộ thu Bluetooth ra khỏi router. Cường độ nhiễu tại bộ thu giảm nhanh khi khoảng cách tăng — tránh đặt loa trên cùng kệ, sát ngay router.
3. Ưu tiên WiFi 5 GHz cho thiết bị phát nhạc như điện thoại, máy tính. Khi chúng rời băng 2,4 GHz, kênh WiFi bớt bận và Bluetooth có nhiều kênh sạch hơn.
4. Với dongle trên máy tính, dùng cáp nối dài USB để đưa dongle ra mặt bàn, tránh cắm sát cổng USB 3.0 đang gắn ổ cứng hay hub tốc độ cao.
5. Chú ý vị trí anten của bộ thu. Anten bị vật kim loại che hoặc nằm trong hộc tủ làm tín hiệu yếu đi và nhiễu tương đối lớn hơn; xem thêm bài anten Bluetooth và tầm phát sóng.
6. Lưu ý lò vi sóng và giờ cao điểm. Tiếng chỉ giật khi lò chạy hoặc vào giờ cao điểm dùng mạng là manh mối rõ về nguồn nhiễu.

Câu hỏi thường gặp

AFH có loại bỏ hoàn toàn nhiễu WiFi lên Bluetooth không?

Không. AFH chỉ loại kênh xấu khi còn đủ kênh tốt. Nhiễu băng rộng phủ gần hết băng, hoặc tải WiFi bùng nổ đột ngột, vẫn gây mất gói và giật tiếng.

Vì sao đứng gần router WiFi thì tiếng giật, đi xa lại hết?

Vì cường độ nhiễu tại bộ thu giảm nhanh theo khoảng cách, trong khi tín hiệu từ điện thoại (thường gần loa hơn) giữ nguyên. Tỷ số tín hiệu trên nhiễu tốt lên, số gói phát lại giảm, tiếng ổn định trở lại.

Bluetooth 5.0 có hết nhiễu 2,4 GHz không?

Không. Bluetooth 5.0 vẫn hoạt động trong băng 2,4 GHz với cùng cơ chế nhảy tần thích ứng; phiên bản mới không đổi được thực tế là băng tần này đang được dùng chung rất đông.

Chuyển điện thoại sang WiFi 5 GHz có giúp loa Bluetooth ổn định hơn không?

Có, theo cơ chế gián tiếp: điện thoại ngừng tạo lưu lượng trên băng 2,4 GHz thì kênh WiFi bớt bận, vùng kênh xấu của Bluetooth thu hẹp lại.
