Câu trả lời trực tiếp: chip PCM5102A chỉ chạy ở 3,3 V, nhưng module có thể nhận 5 V hoặc không, tùy thiết kế từng board. Hai câu này không mâu thuẫn: chúng nói về điện áp nuôi chip theo datasheet và điện áp cấp vào đầu vào của module. Nhầm hai khái niệm này là nguyên nhân phổ biến khiến người DIY cấp 5 V thẳng vào chip làm hỏng DAC, hoặc cấp 3,3 V vào module có ổn áp khiến DAC nhận nguồn sụt, méo hoặc mất tiếng. Bài này phân biệt hai lớp điện áp, nêu hậu quả từng kiểu cấp sai và quy trình đo xác nhận trước khi bật nguồn. Nếu chưa nắm tổng quan về con chip, đọc trước bài trụ cột PCM5102A là gì, thông số và ứng dụng.

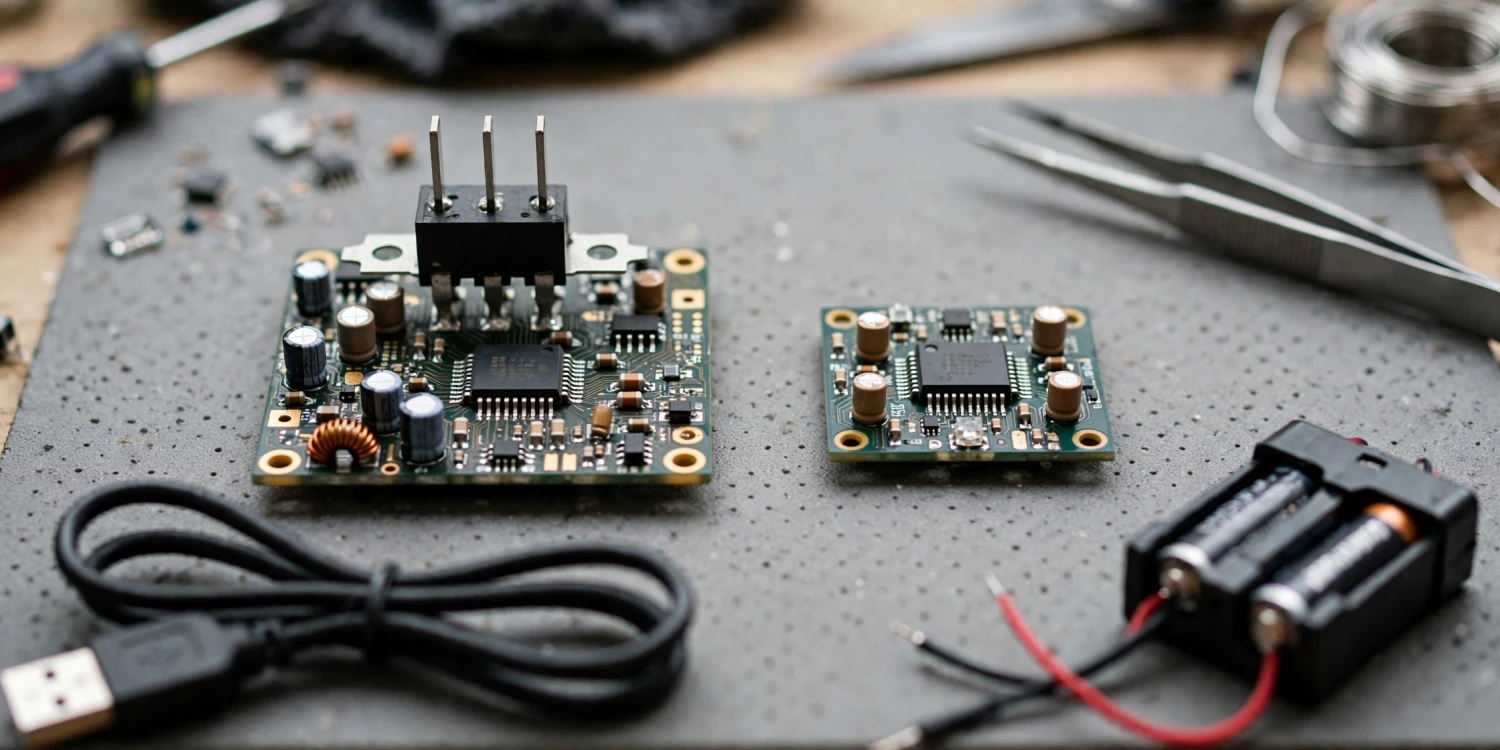

Hai module DAC đặt cạnh nhau để so sánh, một board có IC ổn áp ba chân và một board không có

Điện áp nuôi chip theo datasheet: chỉ 3,3 V

Theo datasheet SLAS859C của Texas Instruments (TI), các chân nguồn của PCM5102A được quy định như sau:

Chân nguồnĐiện áp danh địnhDải hoạt động khuyến nghịGhi chú
AVDD (nguồn analog)3,3 V3,0–3,6 V trong bảng đặc tính điện; 3,0–3,46 V ở điều kiện khuyến nghị theo chế độ tham chiếuNuôi toàn bộ mạch analog và DAC
CPVDD (nguồn bơm điện tích)3,3 V3,0–3,6 VNuôi charge pump tạo rail âm cho ngõ ra ground-centered
DVDD (nguồn số)1,8 V hoặc 3,3 V1,65–1,95 V khi dùng 1,8 V; 3,0–3,6 V khi dùng 3,3 VQuyết định mức logic của các chân I2S

Con số cần thuộc lòng là giới hạn tối đa tuyệt đối (absolute maximum rating): −0,3 V đến 3,9 V cho AVDD, CPVDD và DVDD. Đây là ngưỡng vượt qua thì chip có thể hỏng, không phải dải hoạt động. Không tồn tại cấu hình nào mà bản thân chip ăn nguồn 5 V: 5 V cao hơn giới hạn tuyệt đối tới 1,1 V.

Cảnh báo an toàn: tuyệt đối không thử cấp 5 V trực tiếp vào chân AVDD của chip trần hoặc điểm rail 3,3 V trên module để xem chip có chịu được không. Quá áp có thể phá hỏng chip ngay hoặc gây hư hại tiềm ẩn. Mọi kiểm tra trong bài đều làm bằng cách đo ở đầu vào module và ở rail 3,3 V.

Điện áp cấp cho module: vì sao có board nhận được 5 V?

Module là mạch in hoàn chỉnh gồm chip và linh kiện phụ trợ do nhà sản xuất board thiết kế. Nhiều module đặt thêm một LDO (low-dropout regulator, IC ổn áp tuyến tính có điện áp rơi thấp) ở đầu vào: bạn cấp 5 V vào chân VIN, LDO hạ xuống 3,3 V rồi mới nuôi chip. Đầu vào module nhận 5 V nhưng chip vẫn chỉ thấy 3,3 V, hoàn toàn đúng datasheet.

Nhưng điều này tùy từng module và nhà sản xuất board: có board có LDO nhận 5 V, board chỉ có chân cấp 3,3 V thẳng vào rail của chip, và board có cả hai chân cấp riêng; tên chân cấp cũng không thống nhất. Vì vậy không thể khẳng định mọi module đều nhận 5 V. Cách đáng tin duy nhất là kiểm tra tài liệu, ghi chú trên board bạn cầm và xác nhận bằng phép đo ở mục dưới. Việc chọn nguồn sạch, ổn định cho rail 3,3 V được bàn sâu hơn trong bài cấp nguồn sạch cho module PCM5102A.

Dropout của LDO: vì sao cấp 3,3 V vào module có LDO lại gây lỗi?

LDO cần một chênh áp tối thiểu giữa vào và ra để ổn áp được, gọi là điện áp dropout (dropout voltage). Đầu vào thấp hơn mức này, LDO không giữ nổi 3,3 V và điện áp ra sụt theo. Vì vậy cấp 3,3 V vào chân VIN của module thiết kế để nhận 5 V qua LDO có thể làm rail analog thấp hơn mức khuyến nghị, đưa DAC vào vùng hoạt động không được đảm bảo.

Ví dụ: hai kịch bản cấp nguồn trên bàn DIY

Ví dụ: hai board trông khá giống nhau. Board A không có LDO: chân cấp nối thẳng tới rail AVDD. Cấp 5 V vào board A là quá áp (vượt giới hạn tuyệt đối 3,9 V tới 1,1 V), nguy cơ hỏng chip ngay, tuyệt đối không thử để kiểm chứng. Board B có LDO hạ 5 V xuống 3,3 V: cấp 5 V vào đúng chân VIN của board B là đúng thiết kế. Cùng một mức 5 V, đúng hay sai hoàn toàn phụ thuộc board có LDO hay không.

Ví dụ: tính rail thực tế khi cấp 3,3 V vào đầu vào có LDO và cách đo xác nhận

Ví dụ: giả sử LDO trên module có dropout 0,3 V (số giả định để minh họa; dropout thật phụ thuộc mã LDO và dòng tải, phải tra datasheet của IC ổn áp trên board). Cấp 3,3 V vào VIN, đầu ra tối đa LDO giữ được chỉ khoảng 3,3 − 0,3 = 3,0 V, đúng biên dưới của dải AVDD. Nếu dropout thực tế là 0,5 V, rail còn khoảng 2,8 V, dưới mức tối thiểu 3,0 V của TI: DAC có thể không khởi động đúng, tự tắt tiếng nhờ cơ chế bảo vệ sụt áp (PowerSense undervoltage protection, cơ chế TI tích hợp để tự mute khi nguồn bất thường) hoặc méo tiếng. Cách xác nhận là đo, không phải đoán:

  1. Tắt nguồn, xác định theo tài liệu của board đâu là chân VIN, đâu là điểm rail 3,3 V hoặc chân 3V3 nếu board có đưa ra.
  2. Cấp đúng điện áp vào VIN theo ghi chú của board, chưa cần cấp tín hiệu I2S.

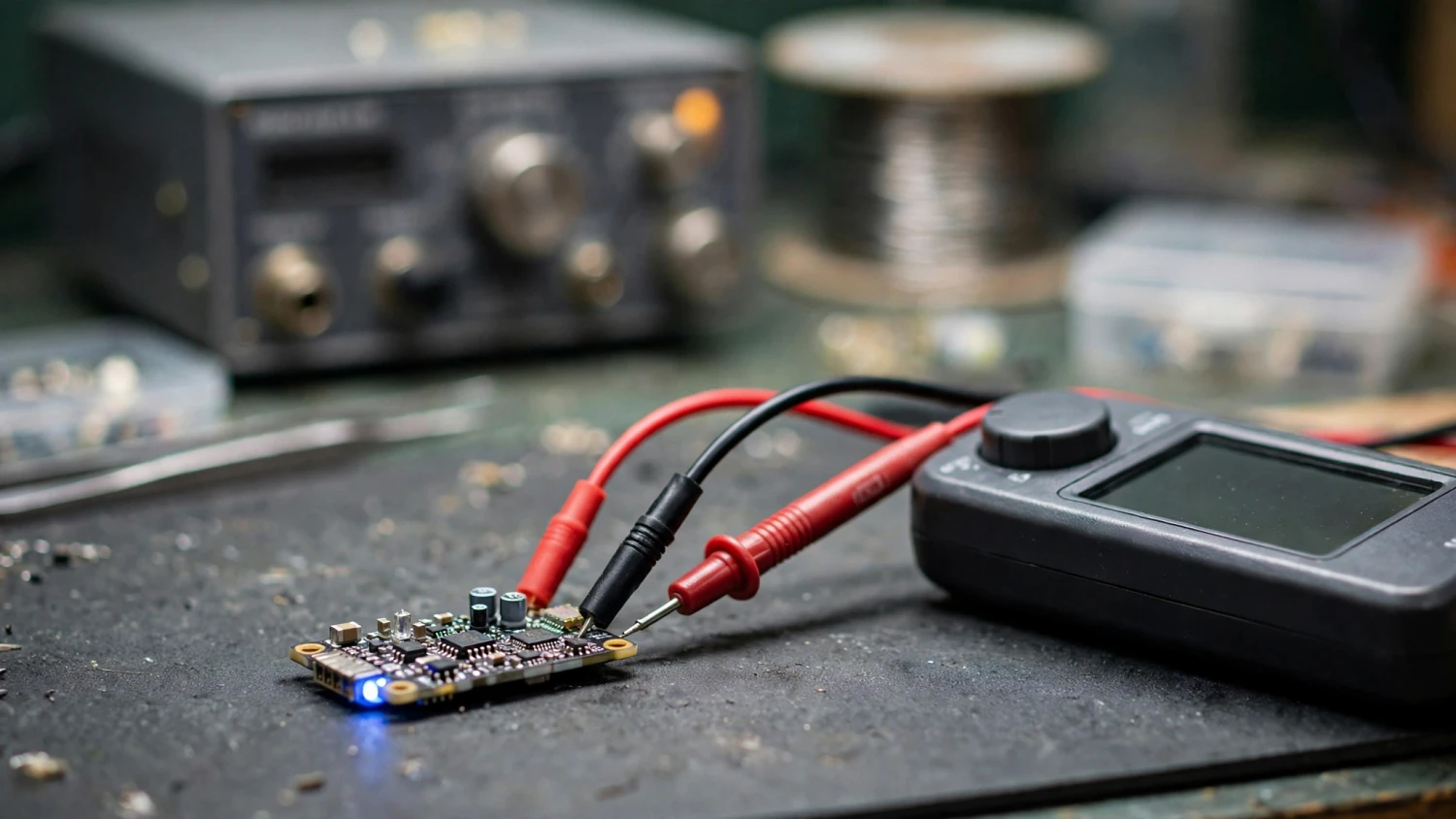

  3. Dùng đồng hồ vạn năng ở thang đo điện áp một chiều (DC), que đen chạm mass (GND), que đỏ chạm điểm rail 3,3 V.
  4. Đọc kết quả: rail phải quanh 3,3 V và nằm trong dải khuyến nghị của AVDD (khoảng 3,0–3,46 V theo điều kiện khuyến nghị). Nếu đo được khoảng 2,8–3,0 V khi cấp 3,3 V vào VIN, đó là dấu hiệu LDO đang bị đói áp đầu vào; hãy đổi sang cấp 5 V vào VIN nếu tài liệu board cho phép, hoặc cấp thẳng 3,3 V vào điểm rail nếu board có chân riêng cho việc đó.
  5. Đo lại sau khi cho DAC phát nhạc, vì rail có thể sụt thêm khi có tải; chỉ kết luận đạt khi rail ổn định trong cả hai trạng thái.

Cấp sai gây hậu quả gì?

Kiểu cấp saiĐiều gì xảy raMức độ
5 V trực tiếp vào AVDD của chip hoặc module không có LDOQuá áp vượt giới hạn tuyệt đối 3,9 V; chip có thể hỏng ngay hoặc hư hại tiềm ẩnNghiêm trọng nhất, thường không khôi phục được
3,3 V vào VIN của module có LDO cần 5 VRail 3,3 V bị sụt do dropout; DAC có thể mất tiếng, tự mute hoặc méoThường không hỏng phần cứng, sửa bằng cách cấp đúng
5 V vào module không rõ có LDO hay khôngKhông dự đoán được: an toàn nếu có LDO, quá áp nếu không cóRủi ro cao; phải kiểm tra board trước, không cấp thử
Nguồn 3,3 V quá yếu hoặc nhiễu lớnRail sụt khi có tải hoặc nhiễu lọt vào phần analog; có thể rè, méo, tự ngắtTùy mức độ; cần đo rail khi đang phát và cải thiện nguồn

Nếu DAC im lặng sau khi đổi cách cấp nguồn, đừng vội kết luận chip đã chết: đo lại rail 3,3 V trước, rồi mới đi tiếp các bước khoanh vùng trong bài khắc phục PCM5102A không có tiếng.

Quy trình an toàn trước khi cấp nguồn cho một module lạ

  1. Đọc tài liệu hoặc ghi chú trên board để biết board có LDO hay không, chân cấp nào nhận mức áp nào. Thông tin mâu thuẫn nhau thì ưu tiên sơ đồ và hình board thật.
  2. Quan sát board: LDO thường là IC nhỏ 3 hoặc 5 chân gần chân cấp nguồn. Bước này chỉ để tham khảo, không thay thế tài liệu và phép đo.
  3. Khi chưa chắc chắn, chọn phương án an toàn: cấp 3,3 V vào đúng điểm rail 3,3 V nếu board có chân đó, thay vì cấp 5 V vào chân chưa rõ chức năng.
  4. Cấp nguồn lần đầu khi chưa nối ampli, đo rail 3,3 V như quy trình trên, đạt mới nối tín hiệu và tải.
  5. Ghi lại cấu hình nguồn đúng của board (điểm cấp, mức áp, giá trị đo) để lần tháo lắp sau không phải đoán lại.

Nguồn 3,3 V lấy từ đâu và cần dòng bao nhiêu?

Datasheet TI công bố công suất tiêu thụ của họ chip từ vài chục tới hơn một trăm mW tùy tần số lấy mẫu và trạng thái phát (ví dụ khoảng 99–148,5 mW ở DVDD 3,3 V, phát 1 kHz ở −1 dBFS), tức dòng tổng ở rail 3,3 V cỡ vài chục mA. Con số thay đổi theo cấu hình, nên khi lấy 3,3 V từ board khác, ví dụ chân 3,3 V của board vi điều khiển, phải đối chiếu khả năng cấp dòng của chân đó trong tài liệu của board nguồn và chừa biên an toàn. Nếu nguồn chung gây sụt áp khi phát nhạc, hãy cấp một rail 3,3 V riêng đủ dòng, ít nhiễu cho DAC.

Câu hỏi thường gặp

Vậy tóm lại module PCM5102A của tôi cắm 5 V được không?

Chỉ khi board có LDO ở đầu vào và nhà sản xuất ghi rõ chân cấp đó nhận 5 V; chip thì không bao giờ nhận 5 V. Không tìm được thông tin thì kiểm tra theo quy trình trong bài, hoặc cấp 3,3 V vào điểm rail nếu board có chân riêng.

Lỡ cấp 5 V vào module không có LDO trong vài giây thì chip đã hỏng chưa?

Không trả lời chắc chắn được nếu không kiểm tra: 5 V vượt giới hạn tuyệt đối 3,9 V nên hư hại là khả năng có thật, kể cả khi chip có vẻ vẫn chạy. Hãy ngắt nguồn, cấp lại đúng 3,3 V, đo rail và kiểm tra phát nhạc; độ tin cậy lâu dài của con chip đó không còn được đảm bảo.

Cấp 3,3 V vào chân VIN của module có LDO có làm hỏng chip không?

Thường không hỏng, vì lỗi này gây thiếu áp chứ không phải quá áp. Hậu quả điển hình là rail sụt dưới mức khuyến nghị khiến DAC mất tiếng, tự mute hoặc méo. Cấp lại đúng cách thường khôi phục hoạt động.

Chân DVDD dùng 1,8 V thì có liên quan gì tới việc cấp 5 V không?

Không. DVDD 1,8 V chỉ là lựa chọn cho phần số và mức logic I2S. Dù DVDD chạy 1,8 V hay 3,3 V, AVDD và CPVDD vẫn phải là 3,3 V, và không chân nguồn nào của chip nhận 5 V.

Đo rail 3,3 V bằng đồng hồ thấy 3,28 V thì có đạt không?

Có. 3,28 V sát giá trị danh định và nằm trong dải khuyến nghị. Cần tránh rail thấp hơn khoảng 3,0 V hoặc cao hơn khoảng 3,46 V khi hoạt động bình thường.

Tham khảo thêm thông số và sản phẩm tại cimo.vn để chọn đúng module và nguồn cấp trước khi cấp nguồn lần đầu cho board của bạn.
