Module PCM5102A không có tiếng: quy trình khoanh vùng và khắc phục

Module PCM5102A không có tiếng hiếm khi do chip hỏng ngay từ đầu: phần lớn trường hợp rơi vào một trong các nhóm nguyên nhân có thể kiểm tra lần lượt — mất nguồn hoặc sụt nguồn, thiếu mass chung, sai chế độ clock (đặc biệt là chân SCK thả nổi khi không có MCLK), chân cấu hình đặt sai (XSMT đang mute hoặc FMT sai định dạng), hoặc nguồn phát thực ra chưa xuất dữ liệu. Bài này đưa quy trình khoanh vùng theo thứ tự nguồn → clock → định dạng → dây/mass để bạn tìm đúng nguyên nhân bằng phép đo, thay vì tháo ra nối lại theo cảm tính.

Quy trình dưới đây giả định bạn đã đấu nối theo sơ đồ kết nối module PCM5102A và hiểu chức năng các chân qua bài PCM5102A là gì? Thông số và nguyên lý hoạt động. Nếu hệ thống có tiếng nhưng bị nhiễu, rè hoặc lách tách, đó là bài toán khác — xem bài xử lý nhiễu riêng trong cùng cụm.

Dụng cụ cần chuẩn bị

• Đồng hồ vạn năng: đo điện áp DC, kiểm tra thông mạch và mức logic tương đối.

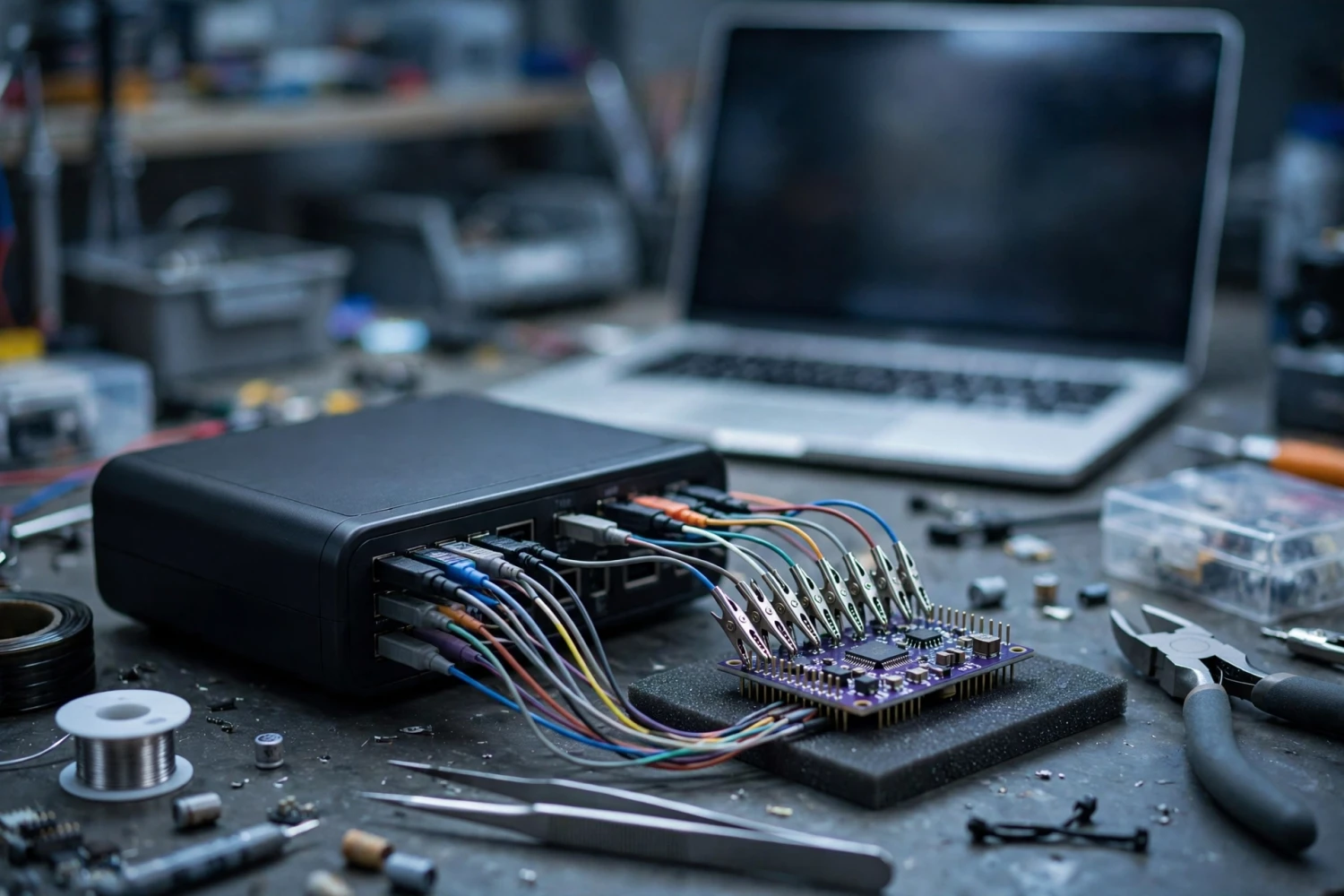

• Máy hiện sóng hoặc logic analyzer nếu có: đây là công cụ quyết định để xác nhận BCK, LRCK và DIN. Không có hai thiết bị này, bạn vẫn làm được các bước nguồn và cấu hình, nhưng bước clock sẽ chỉ dừng ở mức suy đoán.
• Một ampli hoặc tai nghe đã biết chắc hoạt động tốt, và một cáp analog dự phòng.
• File test đơn giản: sóng sine 1 kHz ở mức −12 dBFS, phát lặp liên tục trong suốt quá trình kiểm tra.

Quy trình khoanh vùng 6 bước

Bước 1 — Nguồn cấp

Đo điện áp tại chân VIN của module khi đang bật: phải nằm trong dải mà phiên bản module của bạn quy định và ổn định, không sụt khi nguồn phát hoạt động mạnh (ví dụ khi Wi-Fi phát). Sờ nhanh LDO và chip: nóng bất thường gợi ý ngược cực, chập đường ra hoặc module đã hỏng. Mất nguồn hoặc nguồn chập chờn thì dừng tại đây, chưa cần kiểm tra tín hiệu.

Bước 2 — Mass chung

Tắt nguồn, dùng thang thông mạch kiểm tra GND của module với GND của nguồn phát: phải thông hoàn toàn. Thiếu mass chung là lỗi rất hay gặp khi module và nguồn phát được cấp từ hai nguồn riêng biệt — hệ thống có thể im lặng hoàn toàn hoặc phát ra tiếng ù lớn, tùy cách nhiễu coupling vào đường tín hiệu.

Bước 3 — Clock BCK và LRCK

Bật nguồn và cho nguồn phát chạy file test. Đo tại chân BCK và LRCK của module: LRCK phải là sóng vuông có tần số bằng tần số lấy mẫu (48 kHz nếu phát cấu hình 48 kHz), BCK cao hơn theo tỉ lệ độ rộng khe (3,072 MHz với khe 32 bit stereo tại 48 kHz). Thiếu một trong hai xung này thì lỗi nằm ở phía nguồn phát hoặc dây nối, DAC chưa có gì để xử lý. Nếu clock chỉ xuất hiện chập chờn, kiểm tra lại dây (quá dài, tiếp xúc kém) trước khi nghi ngờ phần mềm.

Bước 4 — Chế độ clock hệ thống và chân cấu hình

Xác nhận module đang ở chế độ clock nào: nếu không cấp MCLK, chân SCK phải được nối xuống GND để PLL nội hoạt động; SCK thả nổi là nguyên nhân kinh điển gây im lặng dù BCK/LRCK/DIN đều đúng. Sau đó rà bốn chân cấu hình: XSMT phải ở mức cao (mức thấp = tắt tiếng mềm), FMT phải khớp định dạng nguồn phát xuất ra (I2S thì FMT mức thấp), DEMP tắt, FLT ở một trong hai mức xác định chứ không thả nổi.

Bước 5 — Dữ liệu DIN và phía phần mềm

Có clock chưa chắc đã có nhạc. Kiểm tra chân DIN khi đang phát: phải có hoạt động dữ liệu thay đổi theo nội dung; khi bấm dừng phát, dữ liệu phải đứng yên hoặc về trạng thái nghỉ. Nếu DIN im lặng trong khi clock chạy, quay lại phía nguồn phát: chương trình có thực sự ghi dữ liệu vào kênh I2S không, tác vụ phát có bị treo vì buffer đầy/rỗng không, file có lỗi giải mã không. Cũng cần xác nhận tần số lấy mẫu cấu hình trong code khớp với file đang phát.

Bước 6 — Phía analog sau DAC

Khi nguồn, clock, cấu hình và dữ liệu đều đúng mà vẫn không nghe thấy gì, khoanh vùng nốt đoạn cuối: hoán đổi sang cáp analog khác, thử ngõ line-in khác của ampli, và kiểm tra ampli bằng một nguồn phát khác đã biết tốt. Ngõ ra của PCM5102A là ground-centered 2,1 Vrms; đo AC tại chân L/R khi phát sine 1 kHz mức −12 dBFS phải thấy điện áp xoay chiều cỡ vài trăm mV. Có điện áp ở chân module mà mất tiếng ở loa thì lỗi nằm ở cáp hoặc ampli, không còn ở DAC.

Bảng triệu chứng và hướng xử lý

Khi nào nên nghi ngờ module đã hỏng?

Chỉ kết luận phần cứng sau khi đã có đủ bằng chứng: nguồn đúng và ổn định tại chân module, mass chung thông, BCK/LRCK đúng tần số, DIN có dữ liệu thật, SCK đúng chế độ, bốn chân cấu hình đúng mức, mà điện áp AC tại ngõ ra L/R vẫn bằng 0 khi phát sine. Trước khi thay module, thử ghép module sang một nguồn phát khác đã biết tốt (hoặc ngược lại, ghép một module khác vào hệ thống) — phép hoán đổi này phân biệt dứt điểm lỗi thuộc về module hay thuộc về hệ thống, tránh thay linh kiện oan.

Câu hỏi thường gặp

Tôi không có máy hiện sóng thì kiểm tra clock bằng cách nào?

Đồng hồ vạn năng loại có đo tần số (Hz) đọc được LRCK 48 kHz và thường cũng đọc được BCK ở mức tương đối. Một mẹo khác: nhiều logic analyzer giá rẻ dùng với phần mềm miễn phí đã đủ để xem cả ba đường BCK, LRCK, DIN. Nếu không có gì cả, bạn vẫn làm được bước nguồn, mass và cấu hình, nhưng hãy ghi nhận phần clock là chưa xác minh thay vì đoán.

Module nóng lên khi cấp nguồn có bình thường không?

PCM5102A tiêu thụ dòng nhỏ và không nên nóng rõ rệt khi chạm tay. Module nóng nhanh thường là dấu hiệu ngược cực nguồn, chập ở ngõ ra hoặc LDO trên module đã hỏng — tắt nguồn ngay và kiểm tra lại thay vì để chạy tiếp.

Đèn LED trên module sáng nhưng không có tiếng thì sao?

Đèn LED chỉ chứng tỏ có nguồn vào, không nói gì về clock, dữ liệu hay cấu hình. Hãy đi tiếp từ bước 3 của quy trình: đo BCK/LRCK và rà chân SCK, XSMT.

Có tiếng click nhỏ khi bắt đầu phát có phải lỗi không?

Tiếng click rất nhẹ lúc bắt đầu hoặc dừng phát có thể xuất phát từ phía ampli hoặc quá trình chuyển trạng thái của hệ thống, và PCM5102A vốn có cơ chế tắt tiếng mềm để hạn chế hiện tượng này. Nếu click to và lặp lại liên tục trong lúc phát, đó là dấu hiệu mất đồng bộ hoặc mất mẫu — cần kiểm tra theo hướng nhiễu và độ ổn định của clock/dữ liệu.

Nếu sau khi khoanh vùng bạn xác định module hoặc linh kiện đi kèm cần thay thế, hãy đối chiếu đúng mã chip và sơ đồ chân của phiên bản module trước khi mua tại cimo.vn để tránh mua nhầm biến thể có bố cục chân khác.
