PCM5102A là gì? Thông số, nguyên lý hoạt động và ứng dụng trong DIY audio
PCM5102A là DAC stereo của Texas Instruments với SNR 112 dB, hỗ trợ I2S tới 384 kHz và PLL nội không cần MCLK. Bài viết giải thích thông số, nguyên lý hoạt động và ứng dụng thực tế trong DIY audio.
Mục lục
- PCM5102A là gì?
- Thông số chính theo datasheet
- Nguyên lý hoạt động
- Vì sao PCM5102A được dùng nhiều trong DIY audio?
- Giới hạn cần biết trước khi chọn
- Ứng dụng điển hình
- Các bài chuyên sâu trong cụm PCM5102A
- Câu hỏi thường gặp
- PCM5102A có cần MCLK không?
- PCM5102A phát được nhạc 384 kHz không?
- PCM5102A khác gì PCM5100 và PCM5101?
- Có cần tụ chặn DC ở ngõ ra PCM5102A không?
PCM5102A là chip DAC (bộ chuyển đổi tín hiệu số sang tương tự) stereo của Texas Instruments, nhận dữ liệu âm thanh qua giao tiếp I2S với tần số lấy mẫu tối đa 384 kHz, độ nhiễu tín hiệu SNR 112 dB theo datasheet và có PLL (vòng khóa pha) tích hợp để tự tạo xung nhịp hệ thống từ xung BCK. Nhờ không cần xung MCLK ngoài, không cần lập trình cấu hình và xuất thẳng mức line-level 2,1 Vrms, đây là một trong những lựa chọn phổ biến nhất cho các dự án DIY audio dùng ESP32, Raspberry Pi hoặc module Bluetooth.
Bài này giải thích PCM5102A là gì, các thông số quan trọng đọc thế nào cho đúng điều kiện đo, nguyên lý hoạt động bên trong chip và những giới hạn cần biết trước khi chọn. Các bài chuyên sâu trong cùng cụm được liên kết ở cuối bài.
PCM5102A là gì?
DAC là viết tắt của Digital-to-Analog Converter, tức bộ chuyển đổi tín hiệu âm thanh dạng số (chuỗi số 0/1 mà máy tính, điện thoại hay vi điều khiển xử lý) thành tín hiệu điện tương tự (điện áp biến thiên liên tục) để đưa vào ampli và phát ra loa. Mọi nguồn nhạc số đều cần một DAC ở cuối chuỗi xử lý; khác nhau chỉ ở chỗ DAC đó là chip rời chất lượng cao hay mạch tích hợp sẵn trong thiết bị.
PCM5102A thuộc họ PCM510xA của Texas Instruments, đóng gói TSSOP 20 chân. Chip nhận dữ liệu PCM (Pulse-Code Modulation — cách biểu diễn âm thanh số bằng các mẫu biên độ rời rạc) qua cổng I2S, xử lý bằng bộ lọc số và bộ điều chế delta-sigma, rồi xuất tín hiệu analog ở hai chân VOUTL và VOUTR. Điểm cần nhấn mạnh: PCM5102A được cấu hình hoàn toàn bằng các chân phần cứng (kéo lên mức cao hoặc xuống mức thấp), không có giao tiếp I2C hay SPI và không có thanh ghi để lập trình. Với người làm DIY, điều này nghĩa là cắm đúng dây và đặt đúng mức logic ở các chân cấu hình là chip chạy, không cần viết code cấu hình DAC.
Thông số chính theo datasheet
Bảng dưới đây lấy từ datasheet của Texas Instruments (họ PCM510xA, phiên bản chip PCM5102A), điều kiện đo điển hình với nguồn 3,3 V. Khi đọc thông số DAC, luôn để ý điều kiện đo đi kèm vì cùng một con số có thể thay đổi theo mức tín hiệu và tần số lấy mẫu.
| Thông số | Giá trị | Ghi chú |
| Số kênh | 2 (stereo) | Ngõ ra VOUTL, VOUTR riêng biệt |
| Giao tiếp số | I2S hoặc Left-Justified | Chọn bằng chân FMT |
| Độ dài dữ liệu | 16 đến 32 bit | Theo định dạng I2S/Left-Justified đã chọn |
| Tần số lấy mẫu (fs) | 8 kHz đến 384 kHz | Fs là số mẫu âm thanh mỗi giây ở mỗi kênh |
| SNR | 112 dB (điển hình) | Tỉ số tín hiệu trên nhiễu, càng cao càng tốt |
| Dải động (Dynamic Range) | 112 dB (điển hình) | Đo trong dải tần âm thanh |
| THD+N | −93 dB tại −1 dBFS | Tổng méo hài cộng nhiễu ở mức gần toàn thang |
| Mức ngõ ra toàn thang | 2,1 Vrms, trung tâm ở mass (ground-centered) | Không cần tụ chặn DC ở ngõ ra |
| Nguồn cấp | Analog 3,3 V; số 1,8 V hoặc 3,3 V | Chân tín hiệu số chịu được logic 1,8 V và 3,3 V (failsafe) |
| Clock hệ thống | SCK ngoài 64–3072 × fs (tối đa 50 MHz) hoặc PLL nội lấy BCK làm tham chiếu | PLL là lý do chip không bắt buộc có MCLK |
| Cấu hình | Chân phần cứng (FMT, FLT, DEMP, XSMT) | Không có I2C/SPI, không có thanh ghi |
Hai con số hay bị hiểu sai là SNR và THD+N. SNR 112 dB là thông số của riêng chip trong điều kiện đo của hãng, không phải kết quả chắc chắn của một module cụ thể: nguồn cấp nhiễu, bố trí mass hoặc ampli phía sau kém đều có thể làm hệ thống thực tế không đạt được con số này. Tương tự, THD+N −93 dB được đo tại mức −1 dBFS (tín hiệu nhỏ hơn toàn thang 1 dB); nếu bạn phát tín hiệu chạm 0 dBFS và mạch phía sau quá tải, méo sẽ do phần phía sau chứ không phải do DAC.
Nguyên lý hoạt động
Luồng tín hiệu trong PCM5102A đi qua các khối chính sau:
- Cổng I2S: nhận ba tín hiệu chính là BCK (xung nhịp theo bit, bit clock), LRCK/WS (xung chọn kênh trái/phải, tần số bằng đúng fs) và DIN (dữ liệu nối tiếp). Nếu nguồn phát cấp thêm SCK (xung nhịp hệ thống, system clock hay MCLK), chip dùng SCK làm gốc thời gian.
- PLL nội: khi không có SCK, PLL khóa theo BCK và tự sinh clock hệ thống bên trong. Đây là chế độ được dùng nhiều nhất với ESP32 và Raspberry Pi vì chỉ cần ba dây tín hiệu.
- Bộ lọc nội suy số: tăng tần số lấy mẫu lên 8 lần (oversampling 8×) và lọc bỏ thành phần ảnh phổ. Chân FLT cho chọn độ trễ bộ lọc: chế độ thường có độ trễ 20/fs, chế độ độ trễ thấp (low latency) rút xuống 3,5/fs — đánh đổi là đáp tuyến lọc kém hơn một chút, hữu ích khi cần độ trễ nhỏ như nhạc cụ điện tử hoặc karaoke.
- Bộ điều chế delta-sigma 32 bit và khối I/V: chuyển dữ liệu số đã nội suy thành tín hiệu analog qua kiến trúc segment I/V, kèm bộ phát hiện dữ liệu bằng 0 (zero-data detect) để tự kích hoạt tắt tiếng mềm (soft mute) khi không có tín hiệu, hạn chế tiếng bụp khi bắt đầu hoặc dừng phát.
- Ngõ ra DirectPath: chip tích hợp bơm điện tích tạo nguồn âm ngay trong chip, nên ngõ ra dao động quanh 0 V (ground-centered) với biên độ toàn thang 2,1 Vrms mà không cần tụ chặn DC nối tiếp — linh kiện vốn là nguồn gây méo và lệch pha ở tần số thấp trên nhiều DAC rẻ tiền.
Vì sao PCM5102A được dùng nhiều trong DIY audio?
Không bắt buộc có MCLK. Nhiều DAC I2S đời cũ đòi nguồn phát phải cấp thêm xung hệ thống có tỉ lệ chính xác với fs, điều mà không phải bo mạch nào cũng sẵn có. PCM5102A bỏ qua yêu cầu này nhờ PLL nội, giảm còn ba dây tín hiệu và một cặp dây nguồn/mass.
Không cần code cấu hình. Toàn bộ chế độ làm việc đặt bằng chân cứng: định dạng dữ liệu, loại bộ lọc, de-emphasis (mạch sửa đáp tuyến cho các bản ghi cũ dùng pre-emphasis, nay gần như không dùng) và tắt tiếng mềm. Người mới không phải xử lý lỗi giao tiếp I2C trước khi nghe được tiếng đầu tiên.
Ngõ ra đúng chuẩn line-level. Mức 2,1 Vrms khớp với mức tín hiệu line-level phổ biến của ampli và preamp, không cần thêm tầng đệm khuếch đại như các DAC chỉ xuất vài trăm mV.
Linh hoạt về mức logic. Các chân tín hiệu số dạng failsafe chấp nhận logic 1,8 V hoặc 3,3 V, ghép được với ESP32 (3,3 V), Raspberry Pi (3,3 V) và nhiều bo xử lý khác mà không cần mạch chuyển mức.
Giới hạn cần biết trước khi chọn
- Không có điều khiển âm lượng trong chip theo thanh ghi: muốn chỉnh volume số phải làm ở nguồn phát; chỉnh ở mức số quá thấp sẽ lãng phí độ phân giải bit. Cách làm đúng là giữ volume số gần tối đa và chỉnh volume ở ampli (gain staging).
- Chất lượng thực tế phụ thuộc module và hệ thống: cùng một chip nhưng module khác nhau về LDO cấp nguồn, tụ lọc và cách đi mass sẽ cho kết quả nghe và đo khác nhau. Thông số datasheet là trần hiệu năng của chip, không phải cam kết cho mọi module.
- De-emphasis chỉ phục vụ nội dung cũ: chân DEMP bật sửa de-emphasis cho tần số lấy mẫu 44,1 kHz; với nguồn nhạc hiện nay nên để tắt.
- Không hỗ trợ DSD: PCM5102A chỉ nhận dữ liệu PCM qua I2S/Left-Justified. Dự án cần phát DSD native phải chọn họ chip khác.
- Độ trễ bộ lọc ở chế độ thường: 20/fs tương đương khoảng 0,42 ms tại 48 kHz — không đáng kể cho nghe nhạc, nhưng ứng dụng nhạc cụ biểu diễn trực tiếp nên cân nhắc chế độ low latency hoặc nền tảng DSP chuyên dụng.
Ứng dụng điển hình

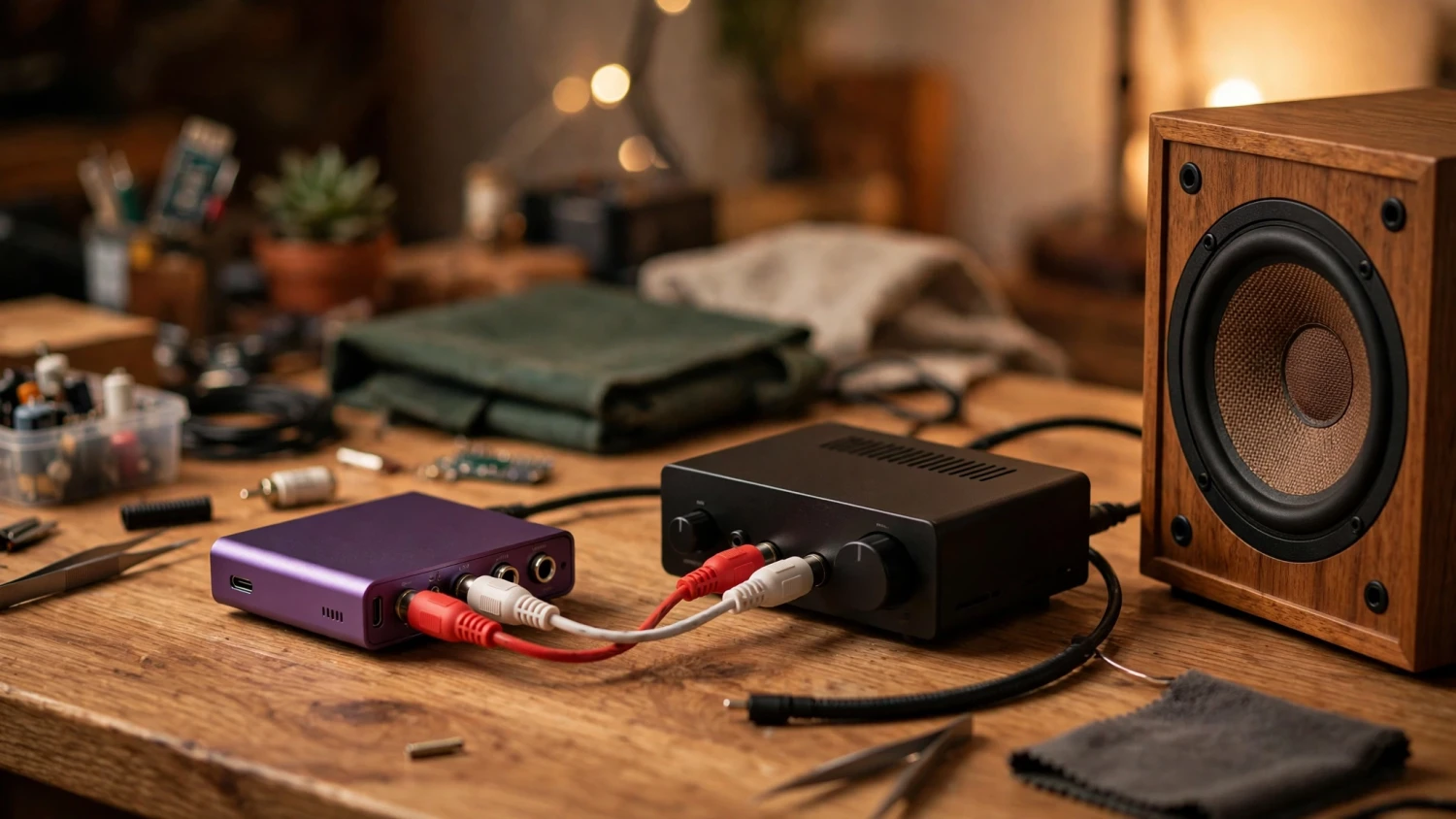

PCM5102A thường xuất hiện trong các dự án: máy nghe nhạc tự chế dùng ESP32-S3 phát nhạc từ thẻ nhớ hoặc qua Bluetooth/Wi-Fi; nâng cấp ngõ ra âm thanh cho Raspberry Pi; bộ thu Bluetooth audio chất lượng cao hơn DAC tích hợp sẵn trên module Bluetooth giá rẻ; và các hệ thống loa DIY cần một nguồn line-level sạch để đưa vào ampli class D. Nếu bạn đang bắt đầu, lộ trình hợp lý là đọc bài sơ đồ kết nối module PCM5102A và chế độ PLL để nắm các chân cần nối, sau đó ghép thực tế với bo xử lý của mình.
Các bài chuyên sâu trong cụm PCM5102A
- Sơ đồ kết nối module PCM5102A: các chân cần nối và chế độ PLL — chi tiết từng chân tín hiệu, chân cấu hình và hai cách cấp clock.
- PCM5102A với ESP32-S3 qua I2S: hướng dẫn kết nối và kiểm tra từng bước — đấu dây, tính BCK, code mẫu và quy trình kiểm tra.
- Module PCM5102A không có tiếng: quy trình khoanh vùng và khắc phục — xử lý theo thứ tự nguồn, clock, định dạng, dây và mass.
- PCM5102A bị nhiễu, rè, crackle: nguyên nhân và cách xử lý — phân loại tiếng nhiễu theo dấu hiệu để tìm đúng nguyên nhân.
- PCM5102A so với UDA1334A: khác nhau ở đâu, nên chọn DAC nào? — so sánh theo datasheet và kết luận theo tình huống sử dụng.
Câu hỏi thường gặp
PCM5102A có cần MCLK không?
Không bắt buộc. Chip có PLL nội lấy xung BCK làm tham chiếu để tự tạo clock hệ thống; khi dùng chế độ này, chân SCK được nối xuống mass theo hướng dẫn trong datasheet. Nếu nguồn phát của bạn có sẵn MCLK đúng tỉ lệ, cấp vào chân SCK vẫn là một lựa chọn hợp lệ.
PCM5102A phát được nhạc 384 kHz không?
Được, datasheet cho phép tần số lấy mẫu từ 8 kHz đến 384 kHz. Tuy nhiên phần lớn thư viện nhạc và luồng Bluetooth chỉ dùng 44,1–96 kHz; tần số lấy mẫu cao hơn chủ yếu có ý nghĩa với file hi-res mà bạn thực sự sở hữu.
PCM5102A khác gì PCM5100 và PCM5101?
Cả ba cùng họ, khác nhau chủ yếu ở hiệu năng theo datasheet: SNR lần lượt 100 dB (PCM5100), 106 dB (PCM5101) và 112 dB (PCM5102/PCM5102A). Khi mua module cần kiểm tra đúng mã chip in trên thân, vì hình thức module của ba loại rất giống nhau.
Có cần tụ chặn DC ở ngõ ra PCM5102A không?
Không. Ngõ ra của chip là ground-centered nhờ bơm điện tích âm tích hợp, datasheet ghi rõ không cần tụ chặn DC. Việc tự thêm tụ nối tiếp không làm hay hơn mà còn có thể tạo bộ lọc thông cao ngoài ý muốn.
