TPA3255: thông số datasheet, điều kiện đạt 315 W và lưu ý sử dụng an toàn

TPA3255 là chip khuếch đại Class D (khuếch đại bằng xung chuyển mạch tốc độ cao thay vì khuếch đại tuyến tính, cho hiệu suất cao) của Texas Instruments, nổi tiếng với con số 315 W. Con số này có thật trong datasheet, nhưng chỉ đúng ở một tổ hợp điều kiện rất cụ thể: cấu hình BTL, tải 4 Ω, nguồn PVDD 51 V và méo THD+N đã lên tới 10%. Bài này đọc lại datasheet TPA3255 theo đúng điều kiện đo, để bạn biết chip làm được gì, cần nguồn và tản nhiệt ra sao, và vì sao không nên vận hành sát ngưỡng 53,5 V nếu chưa hiểu rõ rủi ro.

Thông số datasheet TPA3255 cần đọc đúng

PVDD là tên chân và đường nguồn công suất nuôi tầng ra của chip, phân biệt với nguồn 12 V nuôi phần điều khiển và gate driver (mạch lái đóng cắt transistor công suất). Theo datasheet TI (SLASEA8A, bản sửa tháng 10/2016), các thông số chính như sau:

BTL (Bridge-Tied Load, tải nối cầu) dùng hai nửa cầu ngược pha cùng kéo một loa, nên điện áp lên loa gấp đôi cấu hình đơn. PBTL (Parallel BTL) song song hai kênh BTL thành một kênh mono cho tải trở kháng thấp. THD+N (Total Harmonic Distortion plus Noise) là tổng méo hài cộng nhiễu: mốc 10% là méo đã nghe rõ, chỉ dùng để công bố công suất cực đại, không phải mức nghe nhạc hằng ngày.

Trước khi quyết định mức nguồn và loa, bạn nên đọc thêm bài trụ cột cách chọn mạch ampli theo loa và nguồn để đặt TPA3255 vào đúng bức tranh phối ghép tổng thể.

Con số 315 W thực sự có ý nghĩa gì?

Điểm hay bị bỏ qua nhất là điện áp đo. Bảng đặc tính âm thanh BTL của datasheet được đo ở PVDD = 51 V, GVDD = 12 V, tần số tín hiệu 1 kHz, nhiệt độ vỏ chip 75 °C, với mạch lọc đầu ra và cấu hình PCB đúng khuyến nghị của TI. Đổi bất kỳ yếu tố nào trong các yếu tố đó, con số 315 W không còn được bảo đảm. Hạ nguồn xuống, công suất trần giảm theo bình phương điện áp. Đổi tải từ 4 Ω lên 8 Ω, công suất cũng giảm rõ rệt, như bảng trên cho thấy ở cùng chuẩn méo 10%.

Khác biệt giữa mốc 10% và 1% THD+N cũng đáng kể: cùng tải 4 Ω và nguồn 51 V, công suất ở mốc 1% thấp hơn mốc 10% hàng chục watt mỗi kênh. Khi nghe nhạc thực tế, chất lượng ở vùng 1 W đến vài chục watt, nơi THD+N của TPA3255 rất thấp, mới quyết định cảm giác sạch và chi tiết. Đừng đánh giá board chỉ bằng con số công suất đỉnh trên hộp.

Ví dụ: trần công suất thay đổi thế nào khi hạ điện áp nguồn?

Ví dụ: giả định cấu hình BTL lý tưởng, sóng sin, tải thuần trở 4 Ω, bỏ qua sụt áp trên transistor và cuộn lọc, trần công suất trước khi xén đỉnh xấp xỉ P ≈ V²/(2R), trong đó V là điện áp nguồn PVDD và R là trở kháng tải. Tại 51 V: P ≈ 51²/(2 × 4) ≈ 325 W/kênh, khớp với vùng 315 W mà TI công bố ở THD+N 10%. Tại 36 V: P ≈ 36²/(2 × 4) = 162 W/kênh. Chỉ hạ nguồn từ 51 V xuống 36 V, trần công suất đã giảm gần một nửa, dù vẫn dùng đúng một con chip. Đây là trần lý thuyết trước tổn hao, không phải kết quả đo, nhưng nó giải thích vì sao cùng một board mà người dùng nguồn 36 V và 51 V cho trải nghiệm công suất rất khác nhau.

Nguồn cấp: phần khó nhất của hệ thống TPA3255

Với ampli Class D công suất lớn, nguồn phải cấp đủ dòng đỉnh và giữ điện áp không sụt khi nhạc dồn dập. Công suất điện nguồn phải cấp bằng công suất ra loa chia cho hiệu suất; hiệu suất 90% nghe có vẻ cao nhưng ở vài trăm watt, phần tổn hao tuyệt đối vẫn rất lớn.

Ví dụ: tính dòng nguồn cho mức nghe 2 × 150 W

Ví dụ: giả định bạn chạy stereo BTL, tải 4 Ω, tổng công suất ra 2 × 150 W = 300 W, hiệu suất hệ thống 90% theo datasheet ở tải 4 Ω, nguồn PVDD 51 V. Công suất điện nguồn phải cấp là Pin = 300 / 0,90 ≈ 333 W. Dòng trung bình nguồn phải chịu là I = 333 / 51 ≈ 6,5 A, chưa tính dòng đỉnh theo đỉnh tín hiệu và chưa có dự phòng. Một bộ nguồn 51 V chỉ cấp được 4 A (khoảng 204 W điện) sẽ sụt áp hoặc ngắt bảo vệ trước khi hệ thống đạt mức trên, dù chip hoàn toàn đủ khả năng. Thực hành an toàn là chọn nguồn có công suất danh định cao hơn nhu cầu tính toán ít nhất 20–30% và kiểm chứng thông số đó là công suất liên tục, không phải công suất đỉnh ngắn hạn.

Dây nguồn quá nhỏ hoặc quá dài cũng gây sụt áp đúng lúc cần dòng lớn. Đầu nối phải siết chắc, đúng cực, và không dùng chung dây mass loa giữa hai kênh BTL vì mỗi kênh BTL có hai đầu ra đều "nóng". Cách chọn nguồn tổng thể đã có bài riêng: chọn nguồn cho mạch ampli Class D.

Tản nhiệt là bắt buộc, không phải tùy chọn

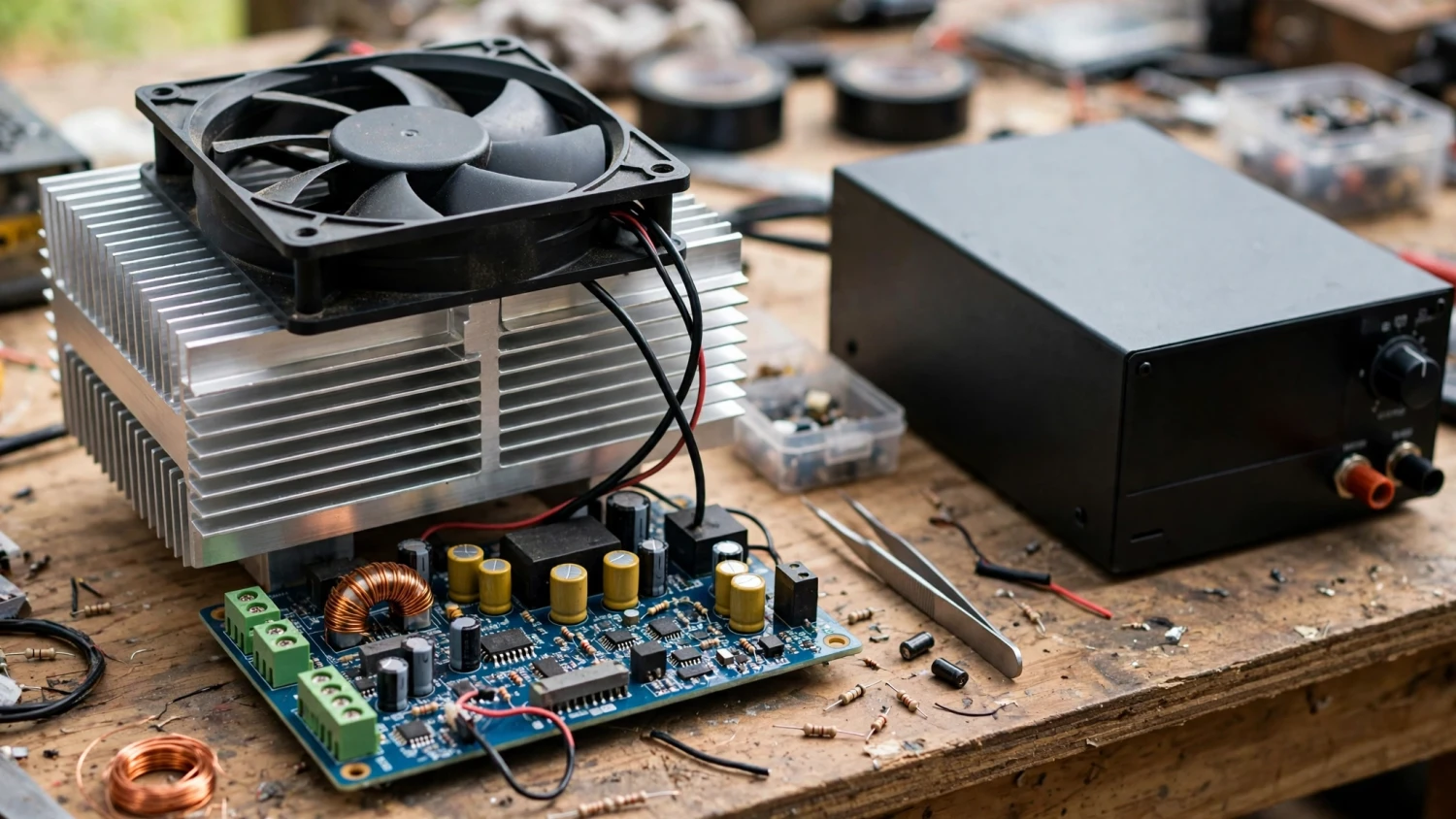

TPA3255 dùng vỏ HTSSOP 44 chân có PowerPAD (miếng kim loại truyền nhiệt trên thân chip) thiết kế để gắn lên tản nhiệt. Ở công suất lớn, nhiệt là giới hạn thực tế chạm tới trước cả giới hạn điện áp: chip có bảo vệ quá nhiệt và sẽ tự giảm hoặc ngắt khi quá nóng, nhưng để bảo vệ tự ngắt thường xuyên không phải cách vận hành bền.

Ví dụ: lượng nhiệt phải tản ra là bao nhiêu?

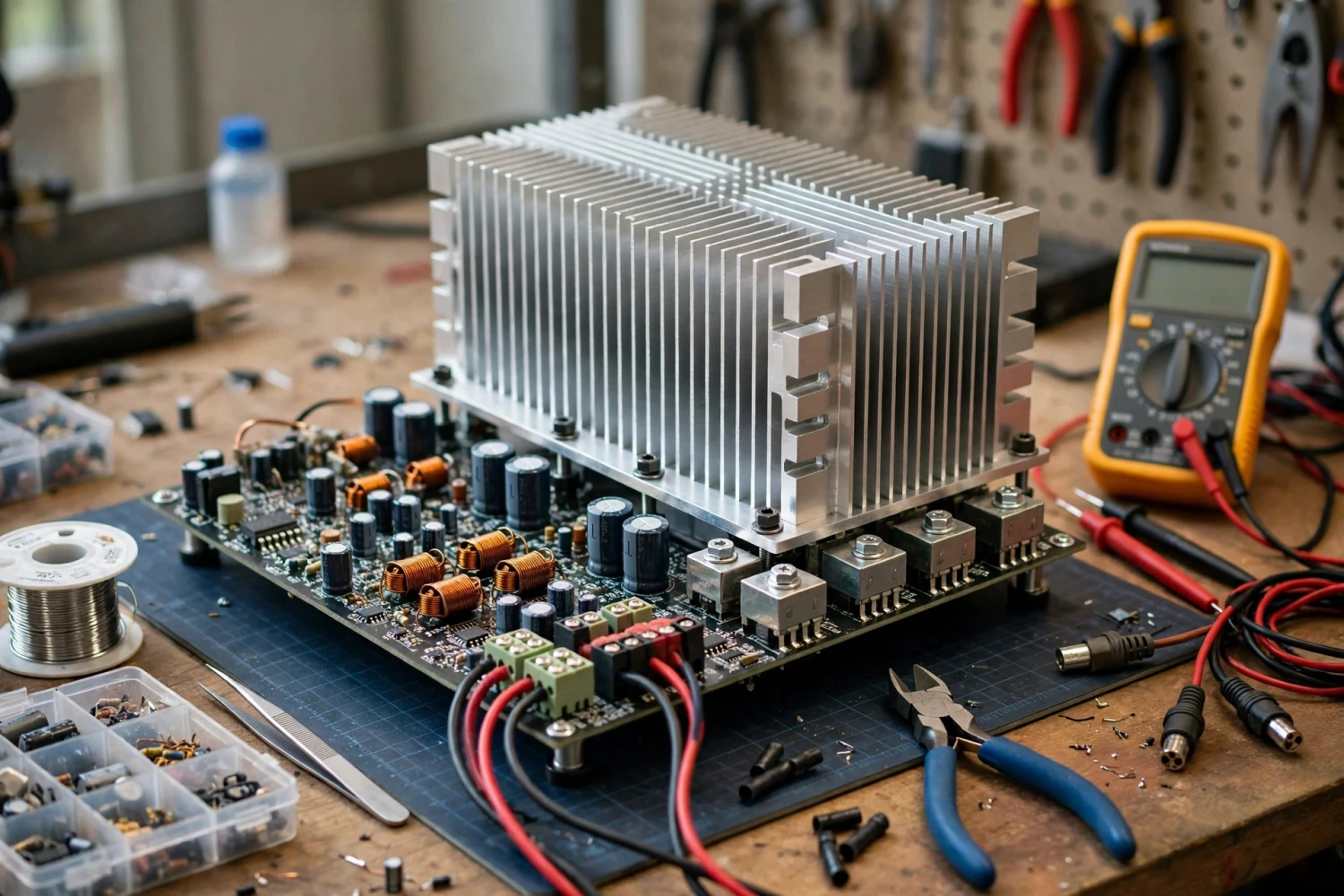

Ví dụ: tiếp tục giả định tổng công suất ra 300 W và hiệu suất 90% như ví dụ trên. Phần điện năng không thành âm thanh là Pin − Pout ≈ 333 − 300 ≈ 33 W, và gần như toàn bộ phần này biến thành nhiệt trong chip, cuộn lọc và PCB. 33 W nhiệt tương đương một bóng đèn sợi đốt nhỏ bị nhốt trong hộp kín: nếu tản nhiệt nhỏ hoặc hộp không thông gió, nhiệt độ vỏ chip tăng nhanh tới vùng bảo vệ. Khi đẩy lên gần công suất tối đa hai kênh, lượng nhiệt còn lớn hơn nhiều. Vì vậy board TPA3255 cần tản nhiệt đủ diện tích, tiếp xúc tốt qua keo hoặc miếng dẫn nhiệt đúng khuyến nghị, và nên có luồng gió khi chạy lâu ở công suất cao. Nguyên tắc tản nhiệt chung cho chip Class D được trình bày kỹ ở bài tản nhiệt cho chip ampli Class D.

Cảnh báo an toàn khi làm việc gần ngưỡng 53,5 V

Cảnh báo: 53,5 V DC kèm khả năng cấp dòng nhiều ampe là mức năng lượng nguy hiểm. Nó có thể gây hồ quang khi chập, làm cháy dây và PCB rất nhanh, gây bỏng khi chạm vào tản nhiệt đang nóng, và làm hỏng loa hoặc chip ngay lập tức nếu đấu sai. Tuyệt đối không chạm tay vào mạch khi đang cấp nguồn, không thay dây loa khi ampli đang bật, không để vật kim loại rơi lên board, và luôn ngắt nguồn, chờ tụ xả hết điện trước khi thao tác. Nếu dùng nguồn xung công suất lớn, hãy đặt cầu chì hoặc bảo vệ phù hợp ở đầu vào, kiểm tra cực tính hai lần trước khi cấp điện lần đầu, và cấp thử lần đầu bằng nguồn có giới hạn dòng ở mức điện áp thấp hơn nếu có thể.

Về kỹ thuật, chạy sát 53,5 V chừa rất ít biên an toàn: các đỉnh điện áp do dây dài, tải cảm kháng của loa và quá trình đóng cắt có thể cộng thêm lên đường nguồn, và nguồn xung kém còn vọt áp khi tải thay đổi đột ngột. Cách làm thận trọng là dừng ở vùng 48–51 V mà datasheet dùng làm điều kiện đo, thay vì ép đúng 53,5 V để lấy thêm vài phần trăm công suất gần như không nghe ra khác biệt.

Lỗi thường gặp và cách khoanh vùng

Câu hỏi thường gặp

TPA3255 có thật sự đạt 315 W không?

Có, theo datasheet TI, nhưng đó là công suất mỗi kênh ở cấu hình BTL, tải 4 Ω, PVDD 51 V, tín hiệu 1 kHz và THD+N 10%. Ở mốc méo 1% sạch hơn, con số tương ứng là 255 W/kênh theo bảng đặc tính âm thanh. Ngoài các điều kiện đó, không nên mặc định đạt 315 W.

Có nên cấp đúng 53,5 V cho TPA3255 không?

Không nên coi 53,5 V là mức vận hành thường xuyên. Đây là ngưỡng tối đa trong điều kiện khuyến nghị của datasheet. Chạy thấp hơn, quanh vùng điều kiện đo 48–51 V, cho biên an toàn tốt hơn trước vọt áp và quá độ, với chênh lệch công suất thực tế nhỏ.

TPA3255 có cần quạt tản nhiệt không?

Phụ thuộc công suất vận hành và kích thước tản nhiệt. Ở mức công suất vài trăm watt tổng, lượng nhiệt tổn hao lên tới hàng chục watt nên tản nhiệt lớn và thông gió tốt là bắt buộc; quạt là giải pháp thường cần khi đóng hộp kín hoặc chạy lâu ở công suất cao.
